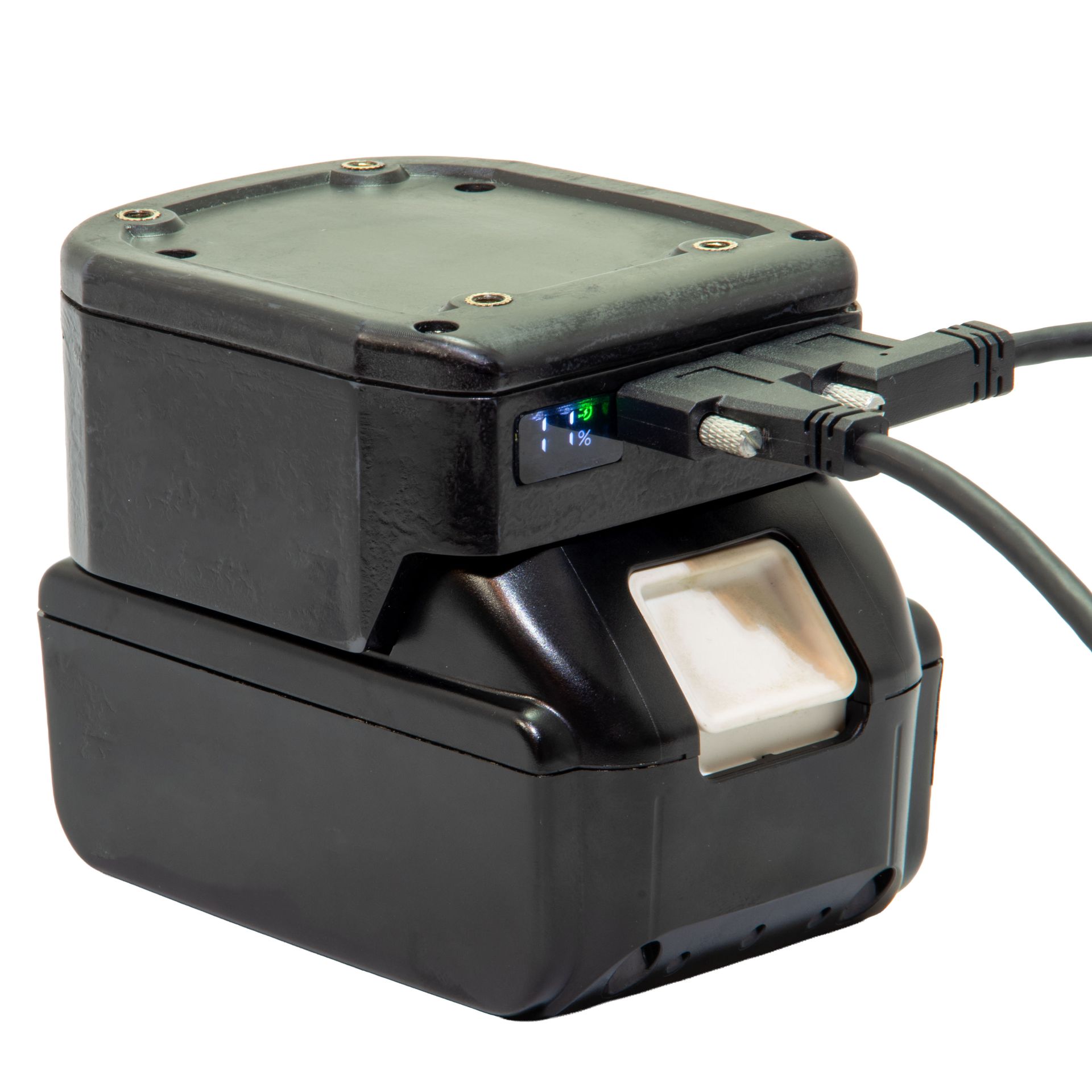

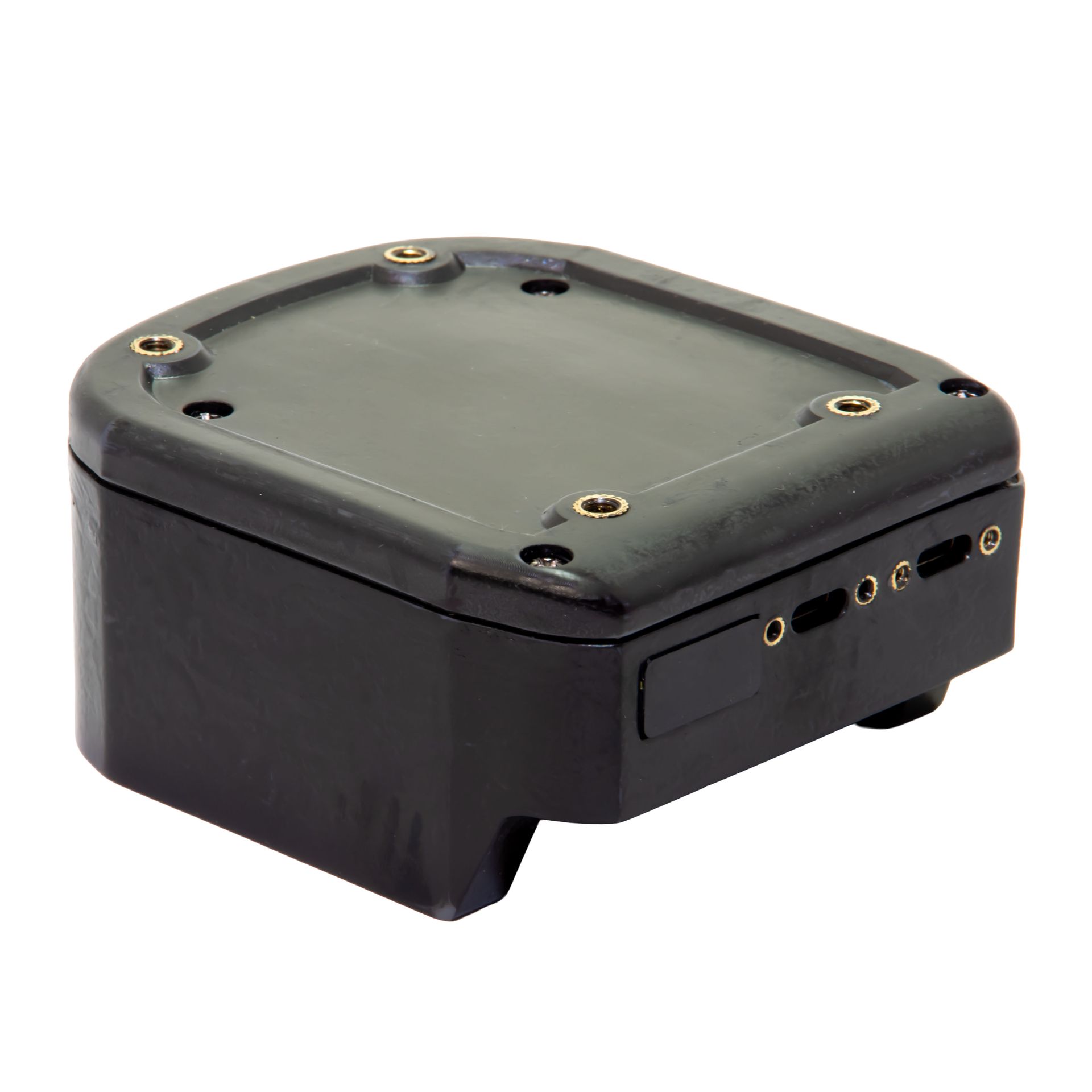

MB20Mは、M4ネジ固定とデュアルスクリューロックUSB Type-Cポートを備えた電動工具バッテリを装着するUSB PDアダプタです。
充電状態に影響することなく接続機器へ優先して常時給電するパススルー機能を搭載しています。
MB20Mは、デュアルスクリューロックUSB Type-Cポートを備えた電動工具バッテリを装着するUSB PDアダプタです。。
強力なパススルー機能搭載により、放電中は常に機器への給電を行い充電動作中も遮断が発生することなく常時給電が可能です。
USB電源で動作する機器やACアダプタで動作する製品のバッテリー化、IoTデバイス等の低消費電力機器向けバッテリー、設備機器への簡易バックアップ電源、モバイル機器の充電など幅広い用途に対応します。
M4ネジ固定とデュアルスクリューロックUSB Type-Cポートを採用しており、設備機器や産業機器などへの取り付けや振動環境下での使用に適しています。
機能: USB標準規格のデュアルスクリューロックUSB Type-Cポートを搭載
利点: 振動や衝撃による不意のプラグ脱落を防ぐ
機能: M4ネジ固定で筐体取り付けに対応
利点: 筐体や機器への取り付けに対応しさまざまなシーンでの使用
機能: パススルー機能搭載で充電しながら使用できる
利点: 放電中は常に機器への給電を行い、充電動作中も遮断が発生することなく常時給電が可能
機能: USB Type-Cデバイスに接続中は常時出力状態を維持
利点: 低電流無負荷状態でもスリープ状態に移行せず機器への給電が途切れない
| 形名 | MB20M |
|---|---|
| 公称容量 | - |
| 実測容量 | - |
| 入出力ポート | USB Type-C ×2 |
| USB PD | 60W (単ポート使用時65W) |
| PD入力 | 5A=3V / 9V=3A / 10V=2.25A / 12V=3A / 15V=3A / 20V=3.25A |
| PD出力 | 5A=3V / 9V=3A / 10V=2.25A / 12V=3A / 15V=3A / 20V=3.25A |
| USB PD PPS | 3～21V |
| 定格電流 | 3A (65W動作時 3.25A) |
| 瞬間最大電流 | 4.5A (XXXms) |
| パススルー | あり |
| 保護機能 | 過電流保護、過電圧保護、短絡保護、過熱保護 |
| 寸法 | 97 × 82 × 44 mm |
| 質量 | 0.2kg |
| 環境温度 | 0～40℃ |
設計・評価に必要なファイル（USB電源・3Dモデルなど）を参照できます。
