シャーレンチとは

シャーレンチとは

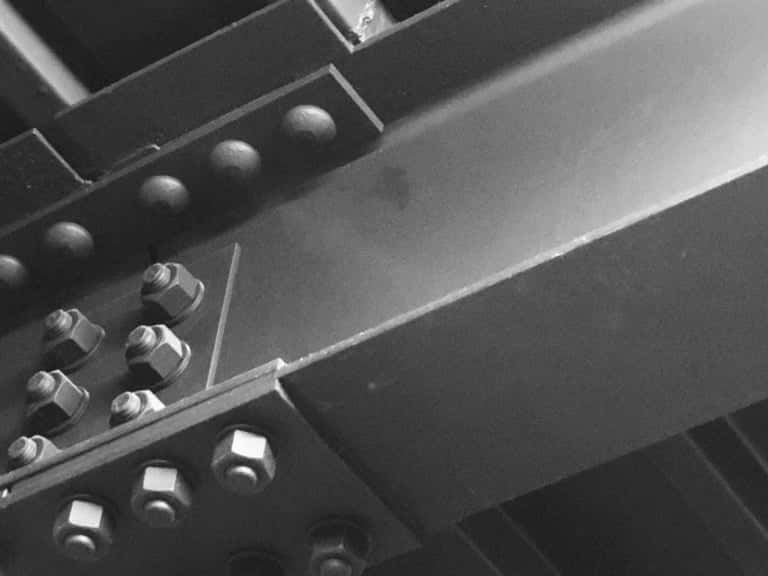

電動工具のカタログには、最大締め付けトルクが高い「シャーレンチ」と呼ばれる高トルクのレンチが販売されています。締め付けトルクのスペックでは非常に魅力的な電動工具ですが、シャーレンチは特殊なボルトを使用する業務用の締結工具で、鉄骨構造の建築物に使用します。

シャーレンチはトルシア形高力ボルトを締結する工具

締結工具の中には、インパクトレンチよりも高い締付けトルクを持つシャーレンチと呼ばれる電動工具があります。板金切断に使うシャーとは別の工具ですが、ボルトを破断させて締結するのでシャーの単語が付いたのかもしれません。

シャーレンチはトルシア型ボルト専用の締結工具で、一般的な六角ボルトの締め付けには使用できません。高トルクな締め付けができる電動工具ですが、モーターとギアだけで締付けを行い、インパクトレンチのようなハンマーとアンビルによる打撃構造を持たないのが特徴です。

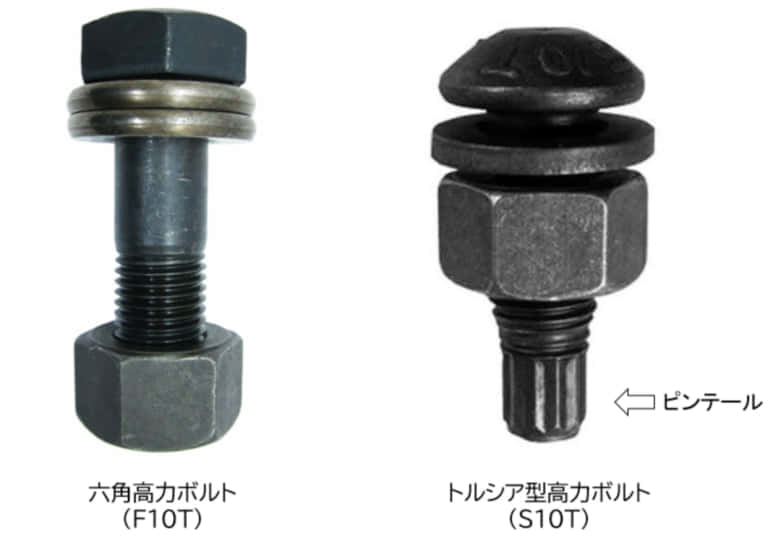

トルシア型ボルトは、施工管理の簡略化と締付け精度の向上を目的に使用されるボルトです。トルシア型ボルトの施工では、ピンテールと呼ばれる部品を破断するまで締付けるのが特徴で、ピンテールの有無で締付けトルクの安定と作業完了が一目でわかる点から、通常の六角ボルトの締結に比べ施工性が良いのが特徴です。

シャーレンチで締結する理由

シャーレンチによるトルシア型ボルト締結の施工は「トルクコントロール法」と呼ばれます。一方で、通常の六角ボルトの締結では「ナット回転法」によって締結されます。

シャーレンチによるトルクコントロール法は、ボルトのピンテールの破断によって締め付けトルクを確保するため、非常に締結トルクの精度が高くばらつきが少なく、測定工具等も必要としないのが大きな特徴です

共回り防止のために裏表面同時にレンチを装着する必要もなく、ピンテールが切れるまでトルクを導入すれば良いだけなので、施工性は非常に良くなります。また、作業完了の状態もピンテールの有無によって一目で確認できるため、作業後の判別も行いやすいメリットがあります。

締付けの打撃機構が存在しないので、施工時の音も殆ど無音で作業者への負担が少なく、周囲環境への配慮も少なく済みます。

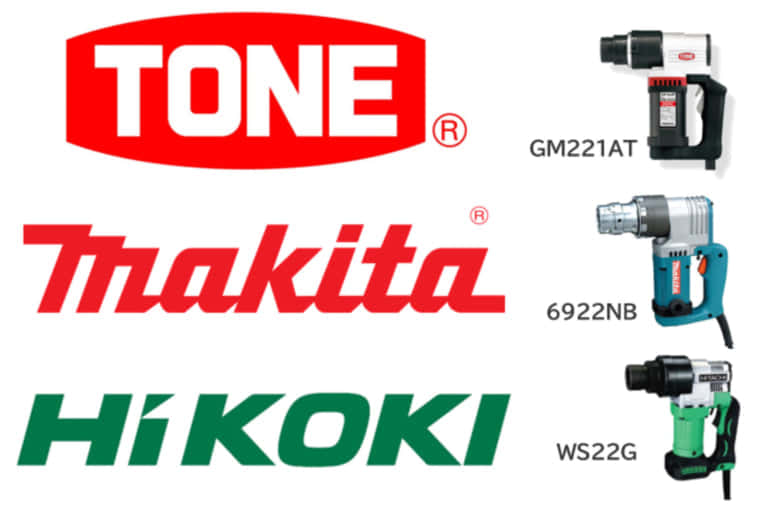

シャーレンチの大手メーカーは3社

国内では「TONE」「マキタ」「HiKOKI」の3社がシャーレンチを販売しています。

シャーレンチの選定では、トルシア型ボルトのピンテールを破断できるトルクを持つ製品を選ぶ事になります。トルシア型ボルトは規格されたボルトなので、適応ボルト径を確認すれば締結トルクを満たします。

トルシア型ボルトは規格化されている点もあり、各メーカーによる製品の違いなどはほとんどありません。ただし、M24以上の高力ボルトや超高力ボルトを締結できる工具や、特殊な形状のシャーレンチを販売しているのはTONEのみとなります。またマキタからは業界唯一の充電式シャーレンチWT310D を販売しています。

シャーレンチ一覧

M16~M20高力ボルト対応モデル

created by Rinker
トネ(TONE)
¥221,074 (2020/09/23 15:05:09時点 Amazon調べ-詳細)
created by Rinker
トネ(TONE)
¥204,034 (2020/09/23 15:05:09時点 Amazon調べ-詳細)
created by Rinker
マキタ(Makita)
¥188,930 (2020/09/23 15:05:10時点 Amazon調べ-詳細)
created by Rinker
HiKOKI(ハイコーキ)
¥160,536 (2020/09/23 15:05:11時点 Amazon調べ-詳細)

~M22高力ボルト対応モデル

created by Rinker
トネ(TONE)
¥276,042 (2020/09/23 15:05:11時点 Amazon調べ-詳細)
created by Rinker
トネ(TONE)
¥292,122 (2020/09/23 15:05:12時点 Amazon調べ-詳細)
created by Rinker
マキタ(Makita)
¥169,800 (2020/09/23 08:28:17時点 Amazon調べ-詳細)
created by Rinker
マキタ(Makita)
¥260,067 (2020/09/23 15:05:12時点 Amazon調べ-詳細)
created by Rinker
HiKOKI(ハイコーキ)
¥245,515 (2020/09/23 15:05:13時点 Amazon調べ-詳細)

M20~M24高力ボルト対応モデル

created by Rinker
トネ(TONE)
¥401,063 (2020/09/23 15:05:14時点 Amazon調べ-詳細)
created by Rinker
トネ(TONE)
¥350,139 (2020/09/23 15:05:14時点 Amazon調べ-詳細)
created by Rinker
マキタ(Makita)
¥348,000 (2020/09/23 15:05:15時点 Amazon調べ-詳細)

M24~M30高力ボルト対応モデル

created by Rinker
トネ(TONE)
¥751,841 (2020/09/23 15:05:15時点 Amazon調べ-詳細)
created by Rinker
トネ(TONE)
¥699,225 (2020/09/23 15:05:16時点 Amazon調べ-詳細)
