パイプソーとは
「チェーンバイス搭載のパイプ切断用レシプロソー」

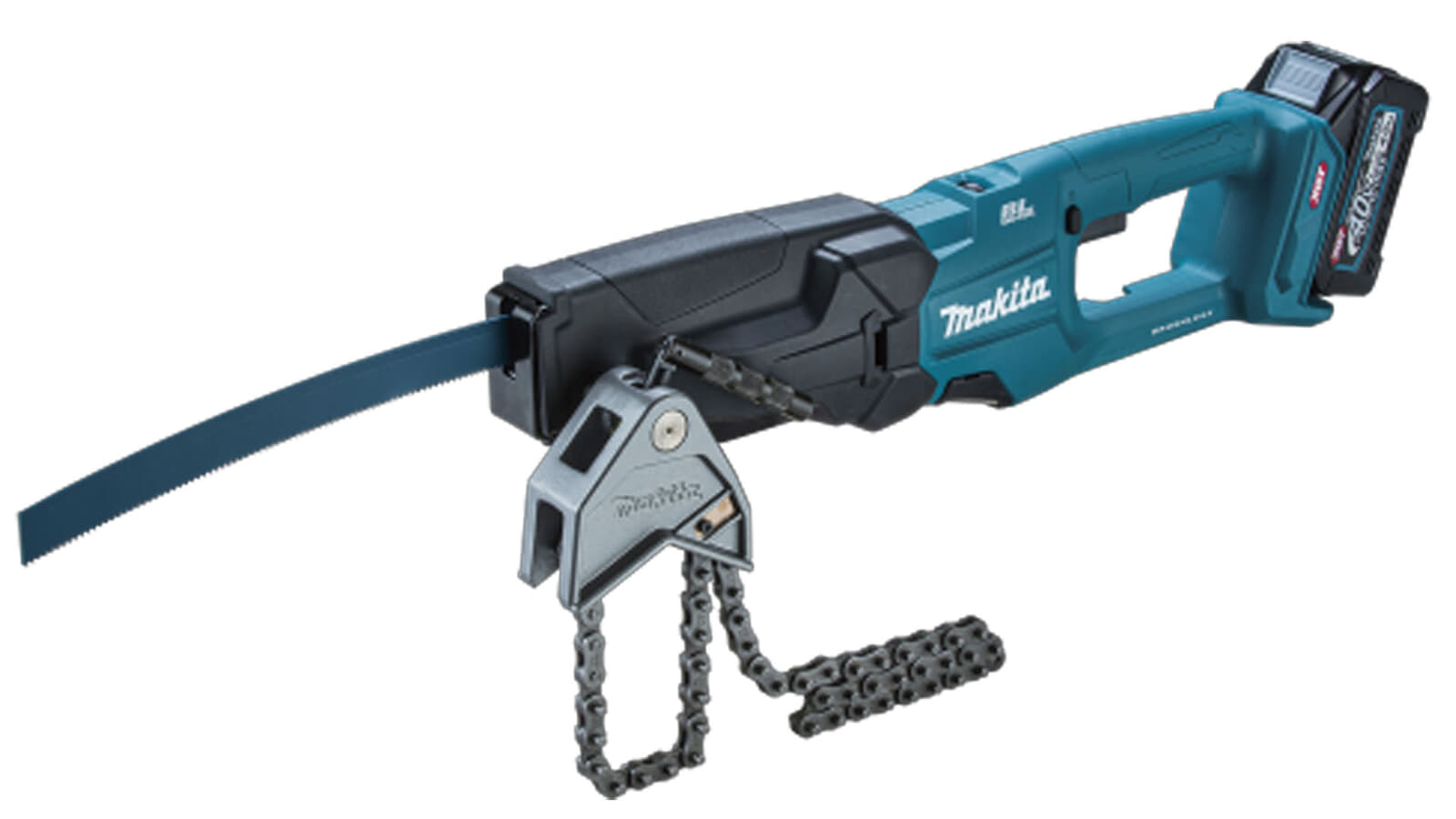

パイプソーとは、固定用のチェーンによってパイプを固定できるようにしたパイプ切断に特化したレシプロソーです。
パイプソーの電動工具としての仕組みはレシプロソーと同じ電動工具であり、レシプロソーと同じブレードを装着し、ブレードを前後に動かす摺動運動によって切断を行います。

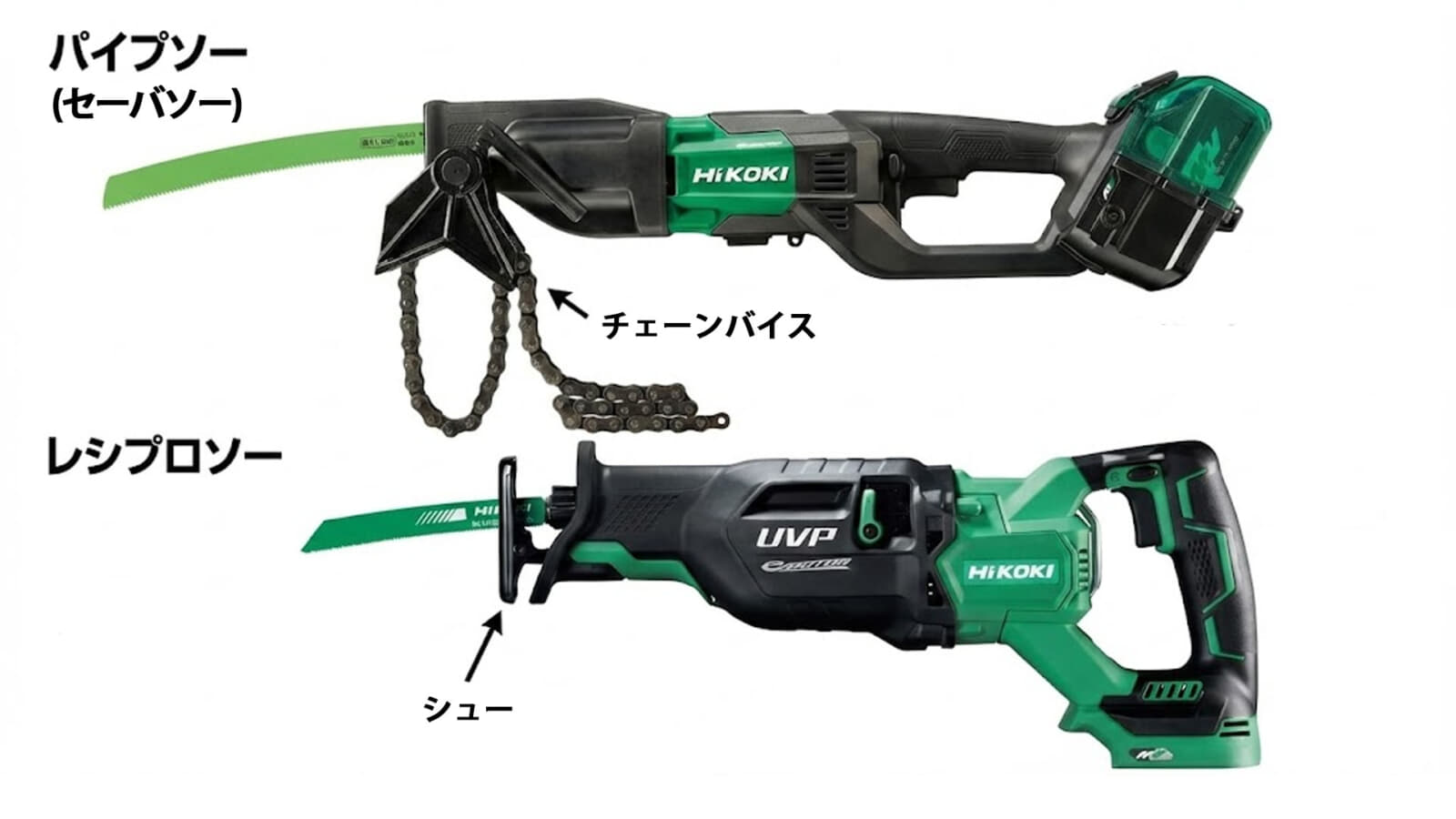

パイプソーには、レシプロソーが搭載しているシューの替わりにパイプを固定するためのチェーンバイスが取り付けられており、チェーンバイスでパイプを固定し、テコの原理の要領でブレードをパイプに押し付けながら切断するので作業者の負担が小さく、効率よく切断作業が行えるのが特徴です。

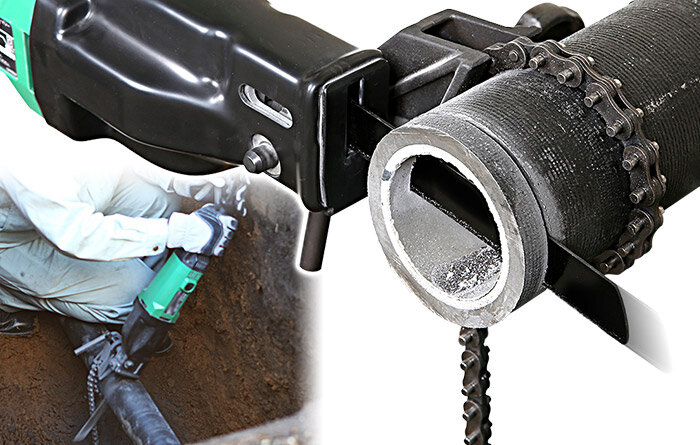

また、パイプソーはダイヤモンドブレードを使用することでモルタルライニング鋳鉄管のような難材料の切断にも対応でるため、現場での切断作業で従来方式として用いられた大型のエンジンカッターやディスクグラインダによる切込み割りよりも作業性に優れているのが特徴です。そのため、鋳鉄管で既設された水道インフラの更新工事や工場設備における既設管撤去工事などに用いられます。
パイプソーに使用するブレードは、高い切断能力と耐久性を両立するため一般的なレシプロソーのブレードより厚い1.6mm厚のブレードを使用しています。
通常のレシプロソーの0.9～1.3mmのブレードよりも厚いため、レシプロソーとパイプソー向けのブレードは相互装着装着できない可能性があります。ただし、製品によっては、別のブレードホルダを使用することで通常のレシプロソーブレードを取り付けられるようになっています。
パイプソーの特徴
- チェーンバイスでパイプを固定して切断する電動工具
チェーンバイスで切断物を固定できるので、敷設済みのパイプのような固定された材料を容易に切断できます。 - 僅かなスペースで金属管を切断できる
往復運動の切断工具なので、ディスク状の回転切断工具と比べて工具の大型化や作業スペースが抑えられ手軽に作業が行えます。 - 通常のレシプロソーとは対応ブレード厚みが異なる
パイプソーはレシプロソーと同じくブレードの往復運動で切断を行う電動工具ですが、パイプソーは1.6mm厚みのブレードを使用します。一般的な0.9～1.3mm厚のレシプロソーブレード装着する際には注意が必要です。 - ダイヤモンドブレードを装着すれば鋳鉄管の切断にも対応する
ダイヤモンド砥粒が付いたレシプロソーブレードを装着すれば、鋳鉄管などの難切断材料の切断にも対応します。 - 通常の切断作業も可能だがシューが無いので安定性には欠ける
パイプソーは一般的なレシプロソーと同じ電動工具なので、チェーンバイスを外せば普通のレシプロソーとしても使用できます。ただし切断面に当てるシューが無いので切断時の安定性は低下します。
パイプソーを選ぶポイント
パイプソーはパイプ切断に特化した電動工具なので、金属管やコンクリート管など高い切断能力を求められており、金蔵館200Aの切断能力を持ったパイプソーが多く販売されています。
- バッテリー式は手軽だが1充電での切断数は少ない
バッテリー式のパイプソーは電源が取れない環境でも使用できる手軽さが魅力ですが、メイン作業となる鋳鉄管の切断は消費電力が大きく、1充電で3～10カットの作業量しかありません。何本も切断する場合には、予備のバッテリーか電源コード式モデルでの運用が必須です。 - 200A以下モデルではバッテリー式か電源コード式
配管径が200A (Φ220mm)以下であれば、チェーンバイスをワンタッチで固定できるパイプソーが使用できます。
このクラスでは、リチウムイオンバッテリーで動作するモデルや電源コード式などがあるので、電源環境に応じて製品を選定できます。
また、バッテリーを用いたコードレス式のパイプソーは防水に対してもある程度耐えられる構造となっているので、水道管用途ではバッテリー式がおすすめです。 - 200Aを超えるパイプ切断には大型パイプソー
配管径が200Aを超えるパイプ切断に関しては、チェーンバイスの大型化や専用ブレードが必要になるため、パイプソー本体も大型モデルが必要になります。チェーンバイスもレンチを使ったボルト固定のモデルとなります。
パイプソーの基本的な使い方
パイプソーはレシプロソーと同じ電動工具ですが、チェーンバイスを使ってパイプを固定する工程があります。メーカー別に構造は若干異なりますが、基本は下記のような手順で使用します（参考：マキタ JR003G）

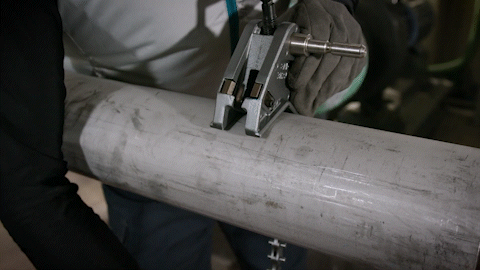

1. Vベースをパイプに取り付けます

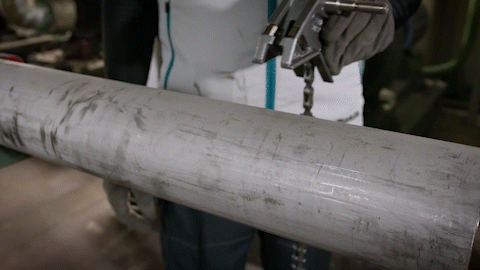

2. リーフチェーンをパイプに巻き付けて、締め付けてパイプを固定します

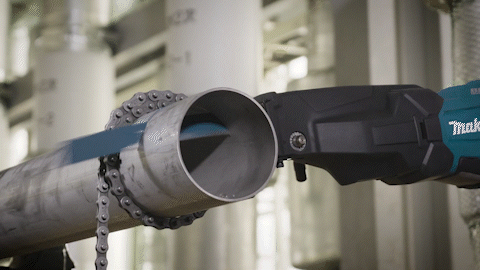

3. ブレードを装着したパイプソーをパイプに当てて、テコの原理の要領で力を加えて切断します。
パイプソー 製品ピックアップ
マキタ 充電式レシプロソー JR003G
マキタ充電式モデルのパイプソーがJR003Gです。マキタはレシプロソーと分類していますが、チェーンバイスを取り付けて使用するため実質的にはパイプソーです。
40Vmaxバッテリによる防水保護超級IPX6に適合するパイプソーのため、敷設された水道管の撤去工事などにも活躍できるモデルです。
| 製品名 | JR003G |
|---|---|
| 切断能力 チェーンバイス使用時 |
モルタルライニング鋳鉄管：φ169mm 鋳鉄管：φ220mm 鋼管、ステンレス管：φ220mm |
| 切断能力 チェーンバイス非使用時 |
パイプ：Φ130mm 木材：255mm |
| ストローク径 | 2,200min-1 |
| ストローク長 | 26mm |
| バッテリー | 40Vmax |
| 重量 | 4.5kg |
| 寸法 | 583×103×152mm |
| 本体価格 | 108,000円(税抜) |
| 販売年月 | 2025年08月 |
HiKOKI コードレスパイプソー CR36DYA
HiKOKIのコードレスパイプソーがCR36DYAです。
CR36DYAは4モード切替機能を搭載しており、モード毎に定められた回転制御のステンレス/オート/低速/高速で切り替えることにで多彩な作業に対応します。ステンレスモード時ではブレード寿命が約1.5倍になるため、ステンレスパイプ切断が多い方にオススメなパイプソーです。
HiKOKIマルチボルトバッテリーは防水性能は持たないものの、CR36DYAは水や粉じんからバッテリーを保護する保護カバーを備えており、水回りの作業現場でも安心して使用できます。
| 製品名 | CR36DYA |
|---|---|
| 切断能力 チェーンバイス使用時 |
モルタルライニング鋳鉄管：φ165mm 鋳鉄管：φ216mm 鋼管、ステンレス管：φ216mm |
| 切断能力 チェーンバイス非使用時 |
– |
| ストローク数 | ステンレス：0～1,000min-1 オート：0～1,000min-1 低速：0～1,200min-1 高速：0～2,000min-1 |
| ストローク長 | 26mm |
| バッテリー | マルチボルト |
| 重量 | 4.8kg |
| 寸法 | 616×165×115mm |
| 本体価格 | 105,100円(税抜) |
| 販売年月 | 2022年08月 |
HiKOKI パイプソー CR22Y
HiKOKIの電源コード式パイプソー CR22Yです。AC100Vモデルです。
鉄管の切断はバッテリーの消費が激しいので、残量を気にすることなく連続作業するには電源コード式のパイプソーが必須です。バッテリーで作業を行うと1充電で5カット前後しか切断できませんが、電源コード式では電池残量を気にすることなく切断が可能です。
| 製品名 | CR22Y |
|---|---|
| 切断能力 チェーンバイス使用時 |
モルタルライニング鋳鉄管：φ165mm 鋳鉄管：φ216mm 鋼管、ステンレス管：φ216mm |
| 切断能力 チェーンバイス非使用時 |
– |
| ストローク数 | 800～2,000min-1 |
| ストローク長 | 26mm |
| 消費電力 | 1,150W |
| 動作電源 | AC100V |
| 重量 | 4.1kg |
| 寸法 | 491×106×101mm |
| 本体価格 | 102,100円(税抜) |
| 販売年月 | 2022年8月 |
ASADA パイプソー 200SP
配管機械の製造販売を行うアサダ株式会社のパイプソーです。
電源コード式の200A対応モデルとしては、モータ出力1,300Wのハイパワーモータを搭載しながらも本体重量は3.9kgであり、AC100V駆動のパイプソーとしては比較的軽量ボディとなっているのが特徴です。
ストローク数も低速側が700min-1で切断を開始するので、切り始めの振動を抑えることができ作業性にも優れています。
| 製品名 | 200SP |
|---|---|
| 切断能力 チェーンバイス使用時 |
最大Φ216mm |
| 切断能力 チェーンバイス非使用時 |
– |
| ストローク数 | 700～2,060min-1 |
| ストローク長 | 26mm |
| 動作電源 | AC100V |
| 重量 | 3.9kg |
| 寸法 | – |
| 本体価格 | – |
| 販売年月 | – |
ASADA パイプソー 400SA
400A（Φ425mm）の配管切断に対応するパイプソーです。
このパイプソーはエアモータで動作するパイプソーで専用600mmのブレードに対応しており、最大400Aの鋳鉄管を切断できるモデルです。
コンプレッサーや専用ブレードが必要なため、これまで紹介したパイプソーとは異なる製品ですが、大径パイプの切断にパイプソーが必要な場合にはほかに選択肢の無いパイプソーとなります。
| 製品名 | 400SA |
|---|---|
| 切断能力 チェーンバイス使用時 |
最大Φ425mm |
| 切断能力 チェーンバイス非使用時 |
– |
| ストローク数 | 40～400min-1 |
| ストローク長 | 57mm |
| 動作電源 | 常圧エア |
| 重量 | 21kg |
| 寸法 | – |
| 本体価格 | – |
| 販売年月 | 2018年3月 |
パイプソー おすすめ製品ピックアップ
| 製品名 | マキタ JR003G | HiKOKI CR36DYA | HiKOKI CR22Y | アサダ 200SP | アサダ 400SA |
|---|---|---|---|---|---|
| 外観 |  |
 |
 |
 |
 |
| 製品解説リンク | – | – | – | ||
| 特長 | マキタ40Vmaxバッテリの防水対応で耐久性に優れ充電式としては小さく取り回しに優れる | 4モード切替で多彩な切断モードに対応。バッテリーを保護するカバーを備えており防水面も対応 | CR36DYAを電源コード式にしたAC100Vモデル。 | 電源コード式モデルながらも比較的軽量でモータ出力が高いパイプソー | 最大400Aの切断作業に対応するパイプソー。エアモータ式 |
| 能力 | モルタルライニング鋳鉄管：φ169mm 鋳鉄管：φ220mm 鋼管、ステンレス管：φ220mm |
モルタルライニング鋳鉄管：φ165mm 鋳鉄管：φ216mm 鋼管、ステンレス管：φ216mm |
モルタルライニング鋳鉄管：φ165mm 鋳鉄管：φ216mm 鋼管、ステンレス管：φ216mm |
最大Φ216mm | 最大Φ425mm |
| モータ | ブラシレス | ブラシレス | ブラシ | ブラシ | エア |
| 最大ストローク数 | 2,200min-1 | 2,000min-1 | 2,000min-1 | 2,060min-1 | 400min-1 |
| ストローク幅 | 26mm | 26mm | 26mm | 26mm | 57mm |
| 動作電源 | 40Vmax | マルチボルト | AC100V | AC100V | 常圧エア |
| 重量 | 4.5kg | 4.8kg | 4.1kg | 3.9kg | 21kg |
| 寸法 | 583×103×152mm | 616×165×115mmm | 491×106×101mm | – | – |
| 本体価格 | 108,000円(税抜) | 105,100円(税別) | 102,100円(税別) | – | – |
| 販売年月 | 2022年1月 | 2020年3月 | 2018年7月 | – |
2018年3月
|
