2020年3月31日

チップソーカッターとは?/鉄を切る工具【電動工具紹介】

丸のこや草刈機に使われるチップソーですが、チップソーの中には鉄を切断できる「鉄工用チップソー」があります。チップソーカッターはディスクグラインダーよりも早く鉄を切断することができます。

チップソーカッターとは?

参考:CD3607DAカタログ

チップソーカッターとはチップソーと呼ばれる円盤状の丸のこ刃を使用して、金属の切断を行う電動工具の総称です。

チップとは刃の部分に取り付けられた超硬チップ(タングステンカーバイトでできた固い金属)です。超硬チップはダイヤとサファイヤの中間ぐらいの硬度を持ち、非常に硬くて摩耗に強い性質を持ちます。

超硬チップの付いたチップソーは通常の刃よりも切断性能に優れ、寿命が長い特徴を持っています。チップソーは形状や超硬チップの種類などによって、木工用・鉄工用・非鉄金属用など様々な種類があります。

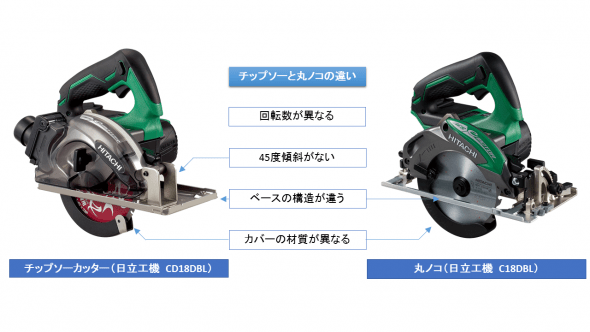

チップソーカッターと丸のことの違いは?

hikaku

チップソーカッターと同じような電動工具に丸のこがあります。丸のこは木材を切断する工具で木工用のチップソーを取り付けて使用します。鉄工用チップソーを取り付けるチップソーカッターと、木工用チップソーを取り付ける丸のことの違いは何でしょうか?

同じチップソーを使用する工具なのに、用途が分けられている理由には「耐久性」「機能の違い」に理由があります。

チップソーカッターは耐久性を持たせるため、刃物カバーの部分に金属プレートで覆われており、耐熱性の樹脂が使用されています。鉄材料は切断時に大量の熱を発生するため、チップソーカッターは耐熱性の部品が使われています。

機能的な面では、チップソーカッターは鉄が焼けることを防ぐために、丸ノコより回転数が低く設定されており、一般的な丸ノコが約5000回転/分の回転数に対し、チップソーカッターは約4000回転/分に抑えられています。

構造的にはチップソーカッターも丸のこも類似した製品なので、丸のこでも鉄工用チップソーさえ取り付けてしまえば鉄の切断は可能です。しかし実際に切断を行うと、保護カバーは真っ先に溶け、アルミベースは鉄で傷ついて精度が落ち、高すぎる回転数によってチップソーは早期消耗します道具の寿命を考えると丸ノコでの鉄工作業はお勧めはできません

どんな作業に最適?

チップソーカッターの用途は、ディスクグラインダーや高速切断機とほとんど変わりません。チップソーで鉄を切断する利点としては、火花が少ない・切断が早い・切断時の音が少ない(あくまで切断砥石と比べた場合)などが挙げられます。

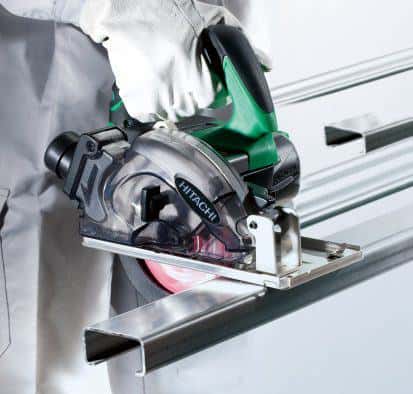

チップソーカッターはその利点を生かして、火花が飛び散ってはいけない作業場でのパイプ・アングル材・板金の切断に使用されます。建築現場では、金属サイディングの切断や軽量鉄骨の切断に使用されます。

鉄工用のチップソーは切断砥石よりもディスク一枚当たりの単価が高いため、チップソーカッターでなければいけない場合を除けば、グラインダーで鉄を切ることがほとんどです。

軟鋼材の切断は可能ですが、焼き入れ鋼はチップソーでは切断できないので注意してください。

ちなみに、切断砥石での切断は、火花が出るように力を加えるのがポイントでしたが、チップソーカッターはできるだけ火花が出ないように切断するのがポイントです。

必要以上に火花を出すと、材料に焼きが入ってしまい、超硬チップが早期摩耗してしまいます。もちろん、力を加えすぎてモーターに過負荷をかけるのも厳禁です。

金属パイプの切断面比較 (左)チップソーカッター・(右)切断砥石 [クリックで拡大]
参考:高儀 EARTH MAN チップソー切断機 165mm CS-100TA

どんなチップソーカッターを選べばいい?

チップソーカッターにも様々な種類があります。

モーターの違いや、取り付けられるチップソーの径の違いなど様々な製品がありますが、チップソーカッターそれぞれのおすすめ機種を紹介します。

[定置型・AC電源] EARTH MAN CS-100TA

製品名CS-100TA
チップソー径165mm
最大切断径丸パイプ:φ48.6
角パイプ:40×40
アングル鋼:50×50
チャンネル鋼:60×30
回転数4,200min-1
電圧AC100V
消費電力650W
質量4.5kg
発売年2012年

スタンドとバイスを搭載しているのが定置型のAC電源チップソーカッターです。

使い方や用途は高速切断機と大きく変わりません。切断速度が速く、切断面が綺麗なのが特徴です。

ハンディ型のチップソーカッターで太いパイプやアングル材を切断する場合には、材料でチップソーを挟み込んでキックバックを発生させてしまう場合があるため、定置型のチップソーカッタを使用すれば安全な状態で切断が可能です

created by Rinker
髙儀(Takagi)
¥8,093 (2020/05/29 23:36:28時点 Amazon調べ-詳細)

[定置型・充電式] マキタ LC540DRF

製品名LC540DRF
チップソー径125mm
最大切断径丸パイプ:φ40
角パイプ:40×40
アングル鋼:40×40
回転数3.600min-1
電圧14.4Vバッテリー
質量5.5kg
発売年2008年

定置型のチップソーカッターをバッテリー電源に置き換えたのが、マキタLC540DRFです。

充電式の可搬性と定置式の高精度切断を両立した高剛性構造により、様々な現場での金属切断に対応するチップソーカッターです。

[充電式] 125mmチップソーカッター HiKOKI CD3605DA

製品名CD3605DA
チップソー径110~125mm
最大切込み深さ46mm
回転数3,600min-1
電圧36Vマルチボルト
質量2.9kg
発売年2019年

コードレスのチップソーカッターでありながら、ブラシレスモーターの搭載によってAC電源式にも劣らない切断性能を持たせたのがHiKOKIのCD3605DAです。

切断スピード1.5倍・キックバック軽減システムを実現しており、作業効率と安全性を両立させたチップソーカッターです。

HiKOKI独自のサイレントモードも搭載しており、切断時の回転数を調整することで騒音を抑えることもできます。

[充電式] 180mmチップソーカッター HiKOKI CD3607DA

製品名CD3607DA
チップソー径180~185mm
最大切込み深さ60.5mm
回転数3,700min-1
電圧36Vマルチボルト
質量4.5kg
発売年2019年

コードレスのチップソーカッターでありながら、大型の180mmのチップソーカッターを使用できるのがHiKOKIのCD3607DAです。

AC電源のチップソー並みの1,480Wの最大出力を持ち、切断スピードも約10%の向上を実現しており、コードレスのチップ―カッターとしては業界トップクラスの切断性能を持っています。

高い切断性能によりパイプやアングル材の切断以外にも、構造材の切断や解体工事まで幅広い現場で使用できるチップソーカッターです。

おススメのチップソーは?

鉄工用チップソーは販売店などに聞いても「これだ!」というメーカーはありません。メーカー毎の差はほとんどないようです。

鉄工用チップソーのサイズはハンディ型が125mm、定置型が165mm、180mmのサイズが一般的です。

チップソーは切断砥石の様に自生作用がないため、超硬チップが消耗した時点で切断できなくなります。超硬チップを研いで再利用する方法もありますが、手間とコストに見合わない事も多く、一般的には新品のチップソーを買いなおした方がいいようです。

created by Rinker
山真製鋸(Yamashin Seikyo)
¥2,820 (2020/05/29 23:36:32時点 Amazon調べ-詳細)

チップソーカッターまとめ

使える材料鉄・ステンレス
使える形状金属棒・パイプ・アングル材・板金
適さない形状ワイヤー
利点ディスクグラインダーより安全・切断が速い・火花があまりでない
欠点チップソーの単価が高い・消耗が早い
総合評価(最大★5)★★★☆☆
