USB PDには複数の電源出力を決める「パワールール」がある

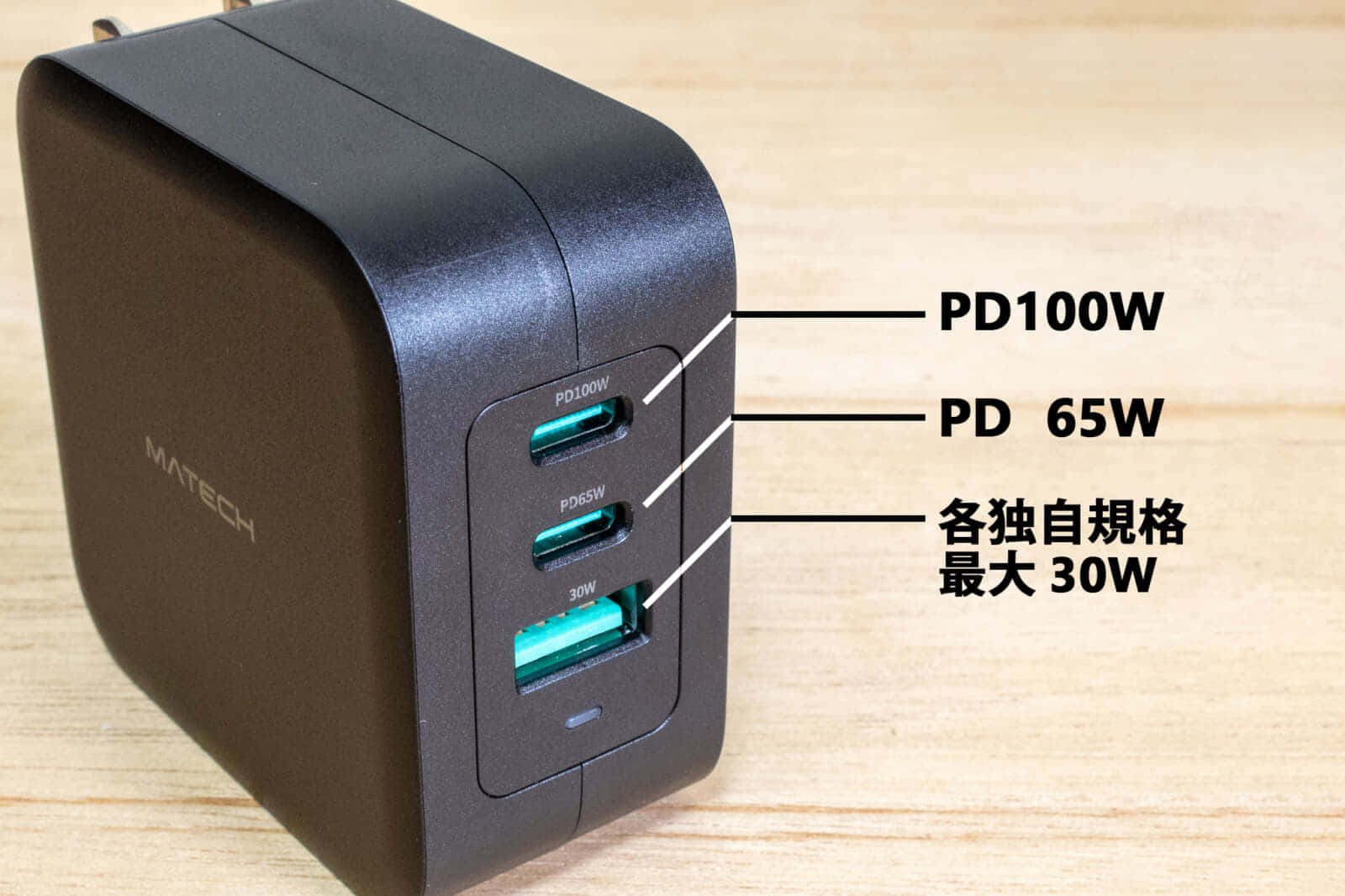

USB PDに対応する充電器やモバイルバッテリーでは、「最大65W出力」「100W対応」といった表記をよく見かけます。
USB Type-C端子は見た目が同じなので、どれも同じように電気を流しているように見えるかもしれません。しかし実際のUSB PDでは、単純に5Vだけを出力しているわけではなく、機器に合わせて複数の電圧・電流の組み合わせを使い分けています。
このUSB PDにおいて、充電器やモバイルバッテリーの最大出力に応じて、どのような電圧･電流出力を用意できるかを決める考え方がパワールールです。
USB PDでは、5Vだけでなく、9V、15V、20Vといったより高い電圧も使えるようになっています。ただし、販売されているすべてのUSB PD充電器がすべての電圧に対応しているわけではありません。20W程度の小型充電器や65WのノートPC向け充電器、100W以上の高出力充電器では、出力できる電圧や電流の組み合わせが異なります。
そこで定められたのが「この出力W数の充電器であれば、このような電圧・電流の組み合わせを持つべき」という基本的なルールがパワールールです。

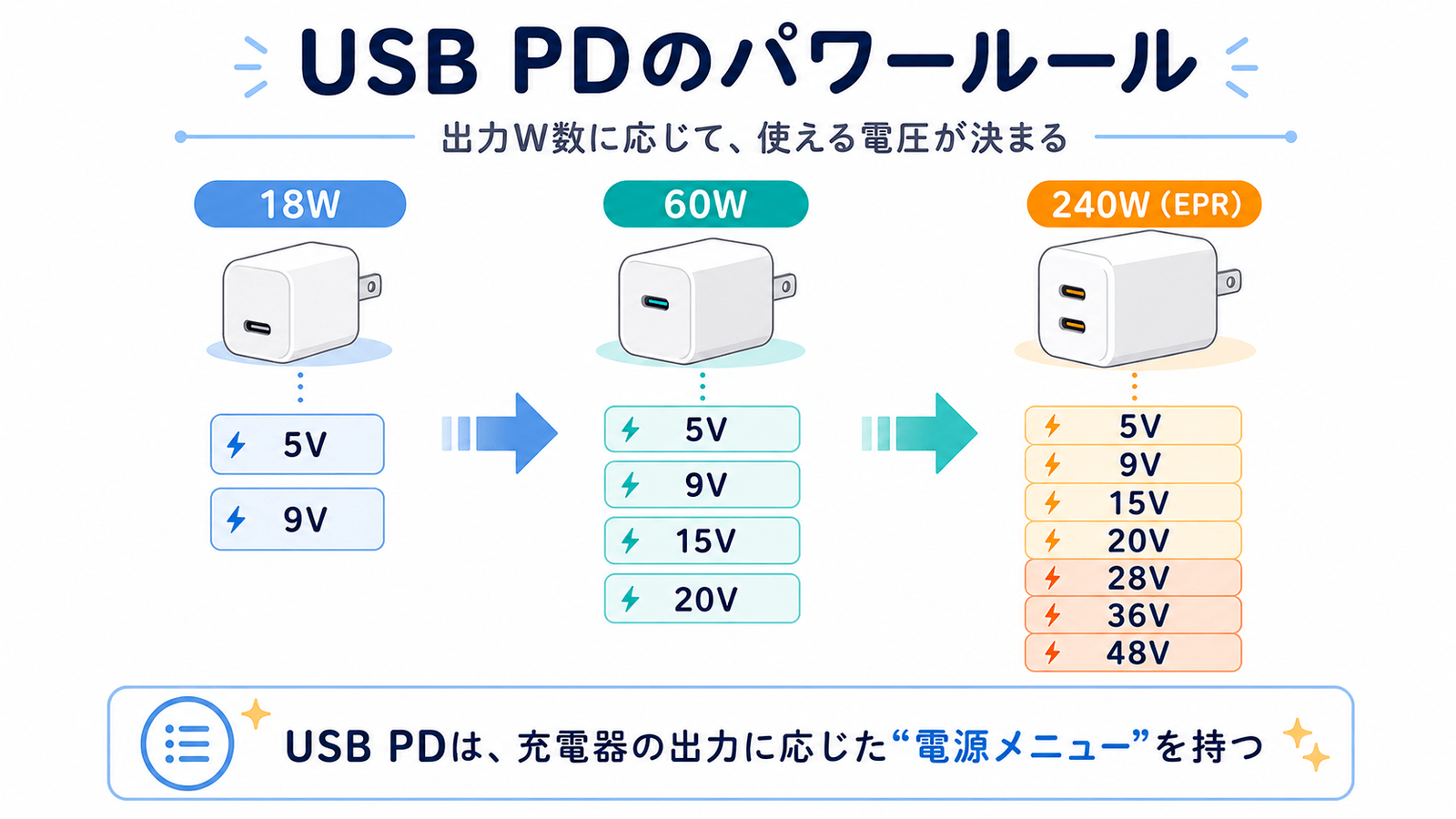

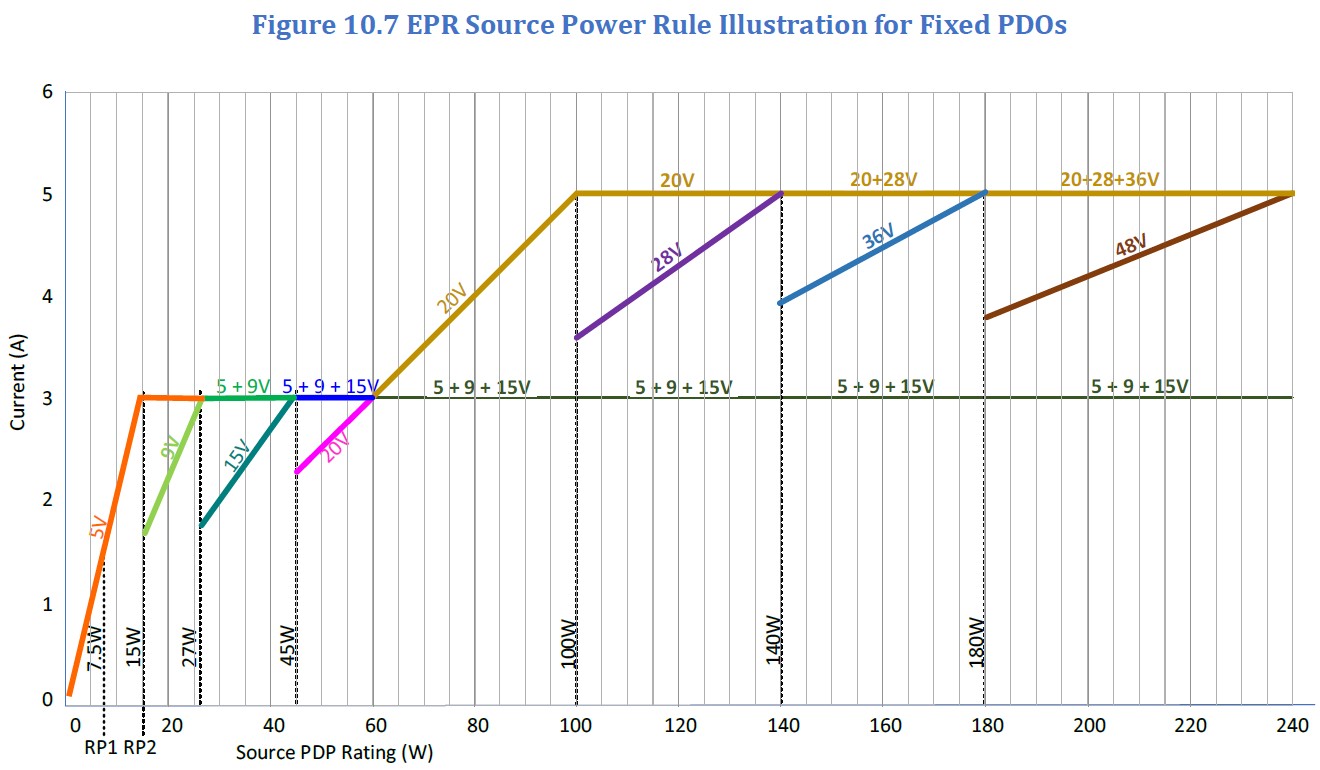

たとえば、18WクラスのUSB PD充電器では5Vと9Vの電圧仕様を備え、より高出力の60Wを超えるUSB PD充電器では15Vや20Vといった出力も備えるようになります。
このようにUSB PDでは、パワールールが定める規格に基づき、充電器の最大出力に応じて利用できる電圧・電流の組み合わせが段階的に決まる仕組みになっています。

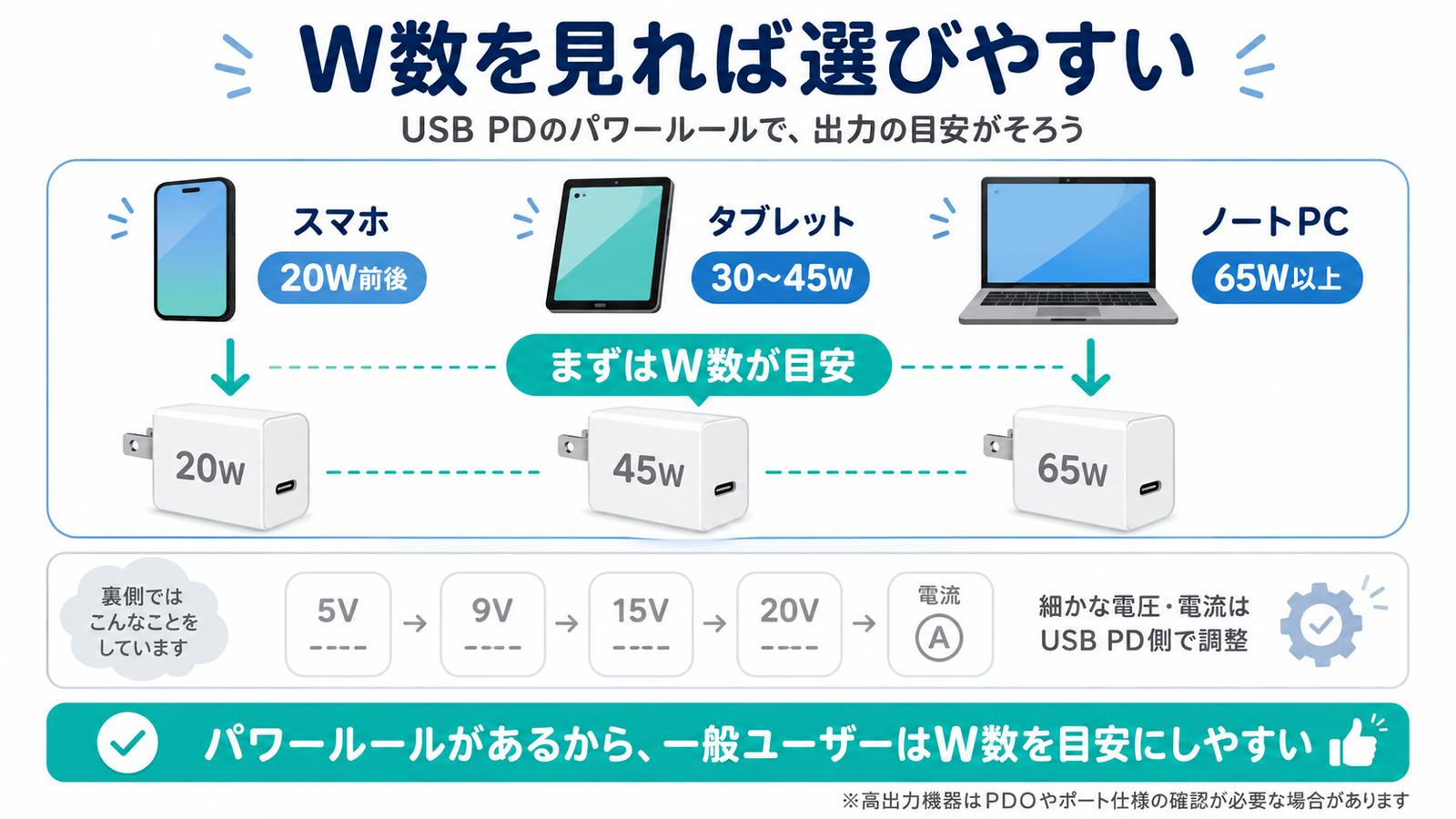

そのため、普通のユーザーは細かな電圧や電流を毎回意識しなくても、「30W」「65W」「100W」といった最大出力を目安にするだけで、充電器を選びやすくなっています。
パワールールによってW数だけ見れば電圧や電流を意識しなくても良い
USB PD充電器やモバイルバッテリーを場合、本来であれば充電したい機器に応じて「何Vで何Aを出力できるのか」を確認する必要があります。
しかし、充電器を選ぶたびに、5V、9V、15V、20Vなどの電圧や、2A、3A、5Aといった電流を細かく確認するのは面倒です。スマートフォンを充電したいだけ、ノートPCを外出先で使いたいだけ、という場面で毎回電圧と電流の組み合わせまで意識するのは現実的ではありません。
そこで重要になるのが、USB PDのパワールールの考え方です
USB PDでは、最大出力のW数に応じて出力できる電圧・電流の組み合わせが整理されています。原則として、充電器の出力が大きくなるほど、より高い電圧の出力にも対応するように構成されています。
具体的には出力W数が上がるにつれて、対応する電源出力の電圧･電流も段階的に増えていきます。そのため、ユーザーは「何Vで何Aか」を細かく見なくても、「この機器には何Wくらい必要か」「この充電器は何Wまで出せるか」を見れば、おおよその対応可否を判断できます。
もし仮に、パワールールのような考え方がなく、メーカーや機器ごとに出力電圧や電流の組み合わせがバラバラなACアダプタを購入する場合、ユーザーは「このアダプタは15Vに対応しているのか」「20V出力は何Aまで出せるのか」「このノートPCで使えるのか」といった細かな仕様を毎回確認しなければなりません。
USB PDはパワールールによって出力W数に応じた電源出力の考え方が整理されているため、多くの場合で「30W」「65W」「100W」といった最大出力の表示を目安にできます。これにより、電圧や電流を確認しなくても、自分の機器に合った充電器やモバイルバッテリーを選べるようになっているのです。
例えば、60W品の場合「5V-3A」「9V-3A」「15V-3A」「20V-3A」の出力に対応する必要がある。

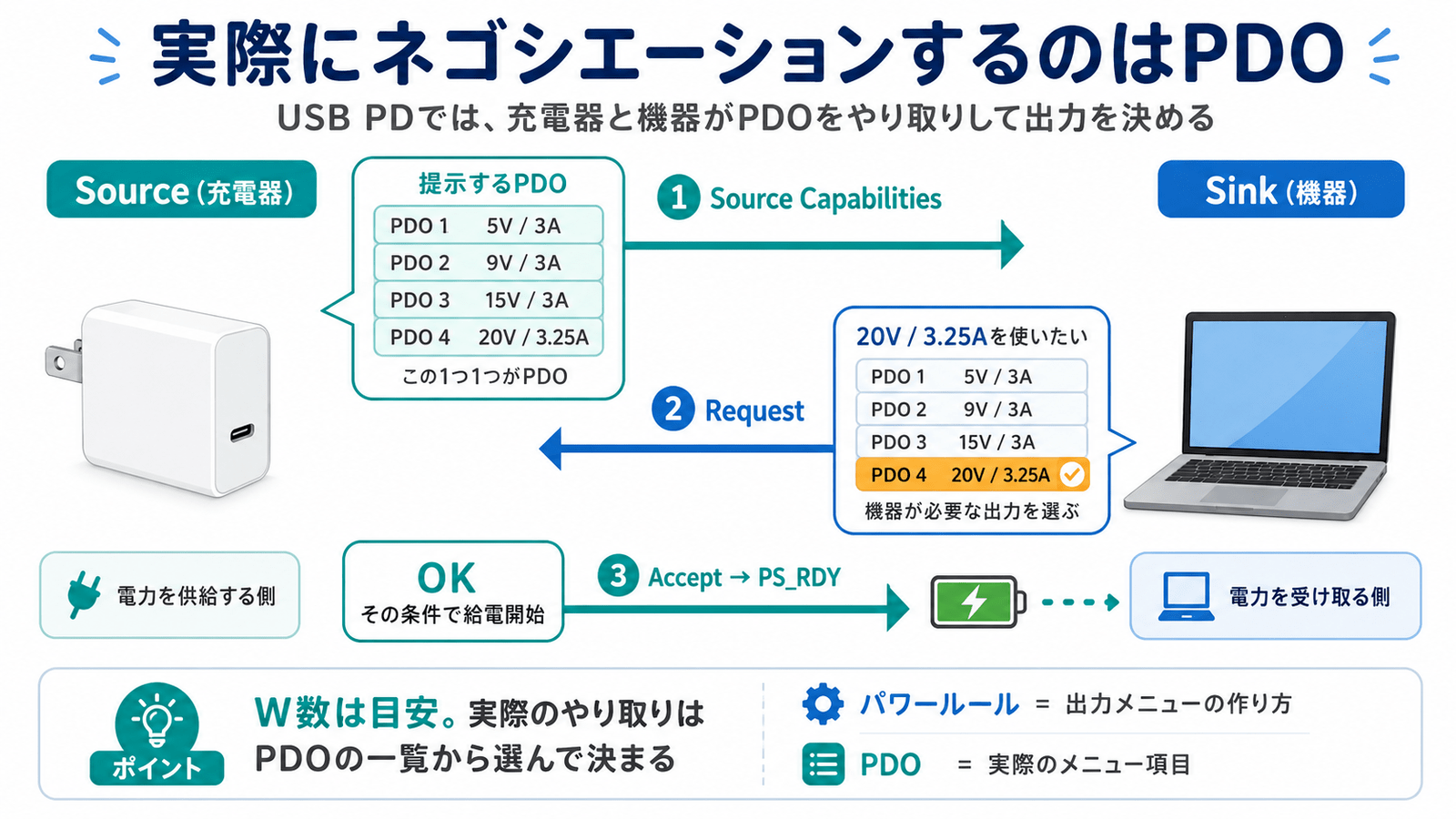

実際にUSB PDでネゴシエーションを担う”PDO(Power Data Object)
USB PDのパワールールによって、充電器やモバイルバッテリーは出力できるワット[W]数に応じた電圧・電流の組み合わせを持つように設計されています。そのため、一般的なユーザーは「20W」「45W」「65W」「100W」といったW数を目安に充電器を選ぶ形になっています。
しかし、実際にUSB PDの通信でやり取りされているのは、「この充電器は65Wです」といった単純なW数だけではありません。USB PDの裏側では充電器側が対応している電圧・電流の組み合わせを、PDOという形で接続先の機器に給電できる電圧と電流の情報を伝えています。
PDOは「Power Data Object」の略で、USB PDにおける電源出力の候補を表すデータです。
たとえば65WクラスのUSB PD充電器であれば、65Wの電力出力に応じた複数の電圧･電流の出力仕様を持つことがパワールールで定められており。USB PDの通信では、これらの出力候補がPDOとして機器側に提示されます。
たとえば、60Wの給電仕様を持つUSB PD充電器の場合、USB PD充電器からは次のようなPDOが通知されます。
- 5V – 3A
- 9V – 3A
- 12V – 3A
- 15V – 3A
- 20V – 3A
この1つ1つのリストがPDOです。スマートフォンやノートPCなどの機器側は、充電器が提示したPDOの中から受け取りたい出力を選んで要求します。そして充電器側がその要求を受け入れることで、実際の給電電圧が5Vから9V、15V、20Vなどへ切り替わります。
まとめると、パワールールとの違いは、パワールールはUSB PD充電器の出力構成を整理するための規格であり、PDOはその出力構成を実際の通信で相手の機器に伝えるデータです。USB PDの給電は、このPDOを使ったやり取りによって、接続された機器に合った電力を選ぶ仕組みになっています。
USB PDを正しく理解する上では、「パワールール」の考え方と実際に機器が提供する「PDO」を分けて考えることが大切です。
パワールールに準拠しないPDOの製品も存在しているので注意
USB PDは、パワールールによって充電器の最大出力に応じた電圧・電流の組み合わせが整理されており、基本的には「30W」「65W」「100W」などのW数を見ることで、ユーザーは電圧や電流の仕様を意識しなくてもUSB PD機器を選べるようになっています。
しかし、実際には販売されているUSB PD充電器やモバイルバッテリーが全てパワールールに準拠した理想的なPDO構成になっているとは限らないのが現実です。

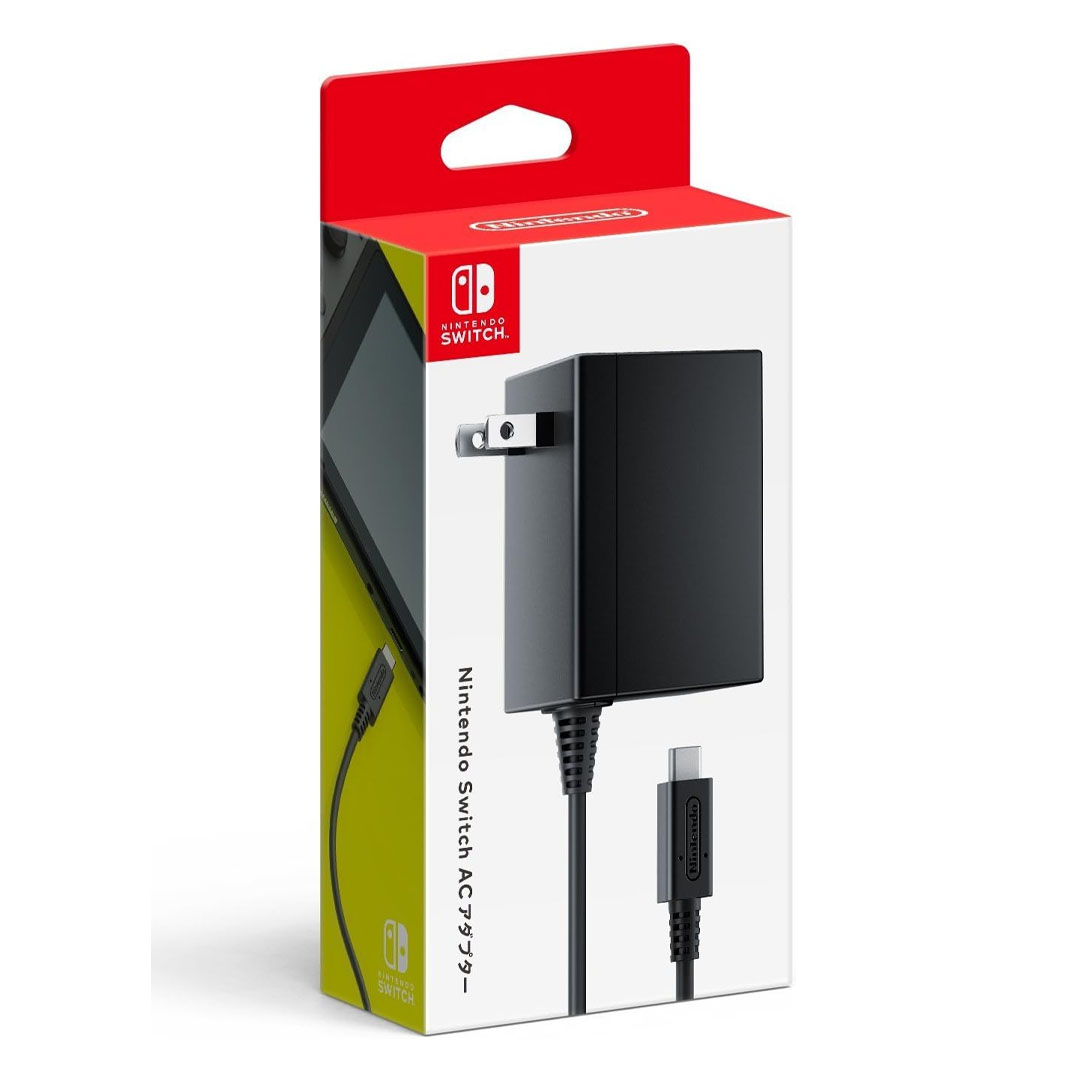

この事例で最も有名なのが、任天堂のゲーム機 Switchに付属するUSB Type-Cプラグの充電アダプタです。
Switchに付属しているACアダプタは、電力仕様的にUSB PDに対応する急速充電仕様でありUSB PD 39W仕様を備えています。この場合、USB PDが定めるパワールールの基準であれば「5.0V-3.0A」「9.0V-3.0A」「15.0V-2.6A」の3つのPDOを備えなければいけません。
しかし、Switch付属のACアダプタが実際に備えるPDOは「5.0V-1.5A」「15.0V-2.6A」の2つだけであり、スマートフォンの急速充電でよく使われる「9.0V-3.0A」が抜けています。そのため、スマートフォンの低速充電やノートパソコンへの充電はできても、スマホやタブレットの急速充電には対応しないという不思議な挙動を持つUSB PD充電器として動くことになります。
このようなパワールールとPDOが一致しないUSB PD充電器やモバイルバッテリーの存在は、USB PDの普及が始まった2020年代初頭には数多く存在していましたが、2026年の現在ではパワールールに沿う製品が大半を占めるようになりました。それでも、パワールールを満たさないPDOを持つ製品は存在しています。
ライトユーザーが通常のスマートフォンやタブレットを充電するだけであれば、USB PD対応で必要なW数を満たしている製品を選べば大きな問題になることは多くありません。しかし、ノートPC、ドッキングステーション、高出力モバイルバッテリー、電子工作用途などでは、最大W数だけでなく製品の仕様欄やUSBテスターなどを用いてPDOの内容まで確認した方が安心です。

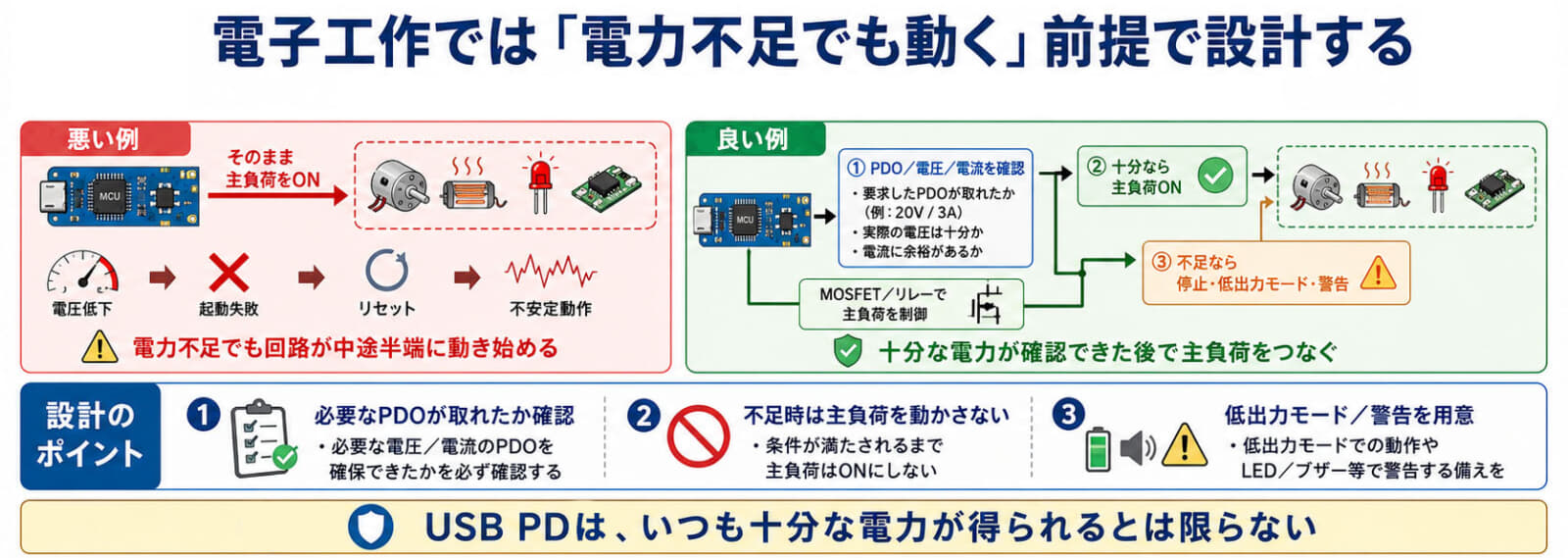

電子工作でUSB PDを使う時は、電力不足でも動くことを意識するのがポイント
USB PDを電子工作や自作機器の電源として使う場合、PDトリガデバイスを使うことで簡単にUSB PD充電器から欲しい電圧を得ることができます。しかし、実際にUSB PDで動作する機器を開発する場合は「必要な電力が得られない場合にどう動くか」まで考えておくことも重要です。
USB PDでは、充電器やモバイルバッテリーなどの電力を供給側が機器側にPDO提示します。機器側はその中から必要な出力を選んで要求しますが、供給側が必ずしも機器側の希望する電力を出せるとも限りません。
たとえば、60WのUSB PD充電器の接続を想定して回路を設計していたとしても、実際に接続するUSB PD電源が30W品や45W品である場合、パワールール非準拠によって20V出力に対応していない場合、給電中に何らかの理由で20VのPDOが消えてしまう場合、などが想定されます。
このとき、USB PDの仕様としては「必要な電力が取れないから、動かないor異常動作になる」という動作は推奨されておらず、定義上では電源側が提示したPDOの中から使える範囲の電力で何らかの形の動作を行わせることを定めています。
例えば、USB PDで充電するスマートフォンやノートPCなどでは、低電力のUSB PD充電器を接続した場合に低速充電や性能制限として動作するように、電子工作や自作機器であっても低電力充電器の接続を状態を想定した動作を組み込む必要があります。
そのため、USB PDを電子工作に使う場合であっても「希望するPDOが取れたときに動く」だけでなく、「希望するPDOが取れなかった場合はどうするか」を設計に含めることが大切です。
具体的には、必要な電圧や電力を満たすPDOが取得できなかった場合、負荷を動かさない、低出力モードに切り替える、エラー表示を出す、再ネゴシエーションを行う、といった処理を考えておく必要があります。単純なUSB PDトリガーモジュールを使う場合でも、目的の電圧が出ていることを確認してから負荷を接続する設計にしておき、電圧降下が起きた場合には、安全に停止して警告を出す動作を加えるなどの対応が必要です。
特に注意したいのは、「PDOを確認したUSB PD充電器や使用するUSB PD充電器を指定しておけば、必ず必要な電圧が出る」と思い込まないことです。

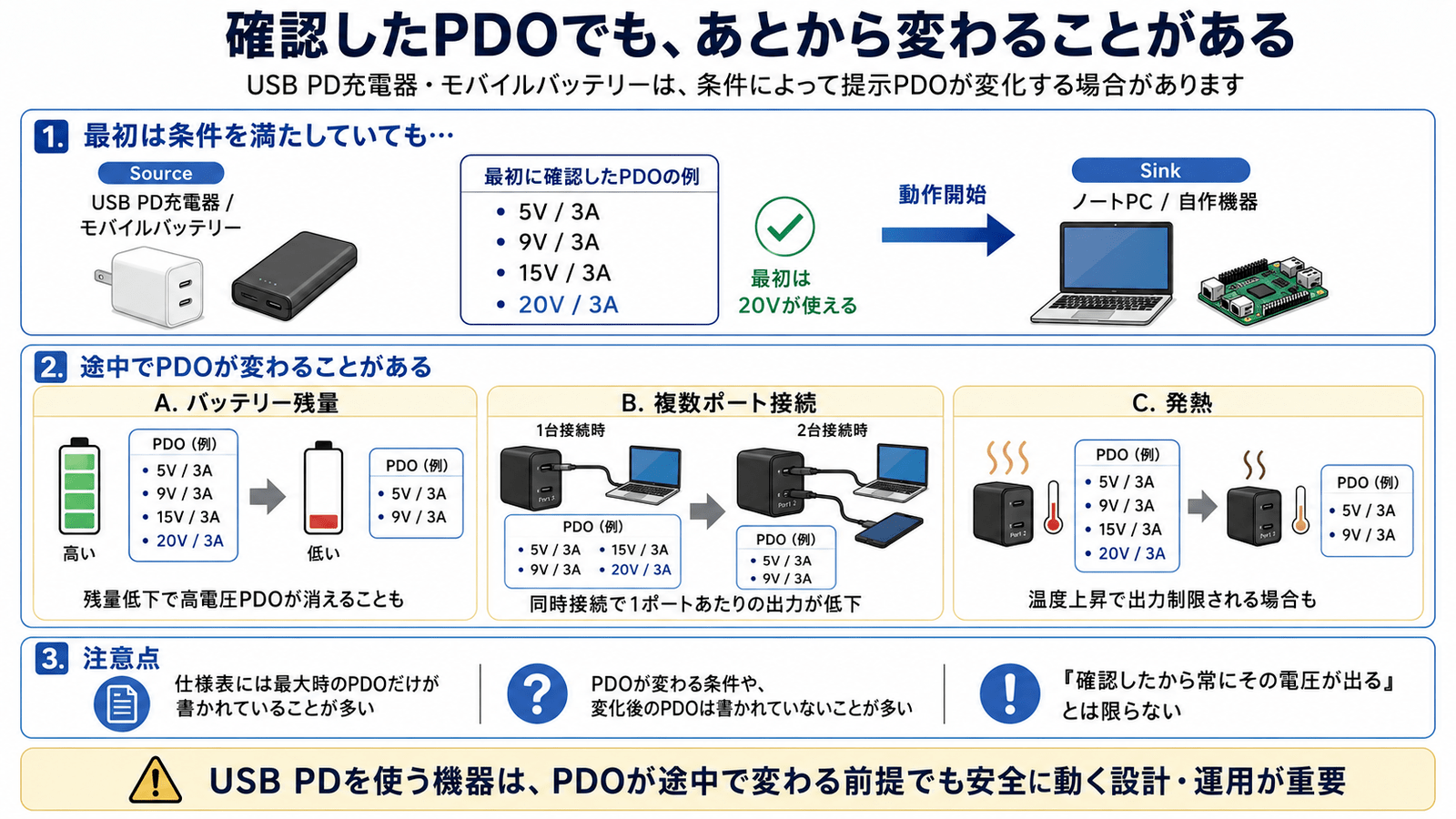

実際にPDOを確認して仕様を満たすことを確認しても、モバイルバッテリーや多ポート充電器の場合ではバッテリー残量や複数ポート接続時にPDOが後から変化する場合があり、さらに何もしていなくても発熱によってPDOが変わる場合もあります。基本的にUSB PD充電器やモバイルバッテリーは、製品仕様に最大仕様のPDOは書かれていても、PDOの変化条件や変化後のPDOが全て書かれていることはありません。
USB PDは便利な高性能小型電源として使える一方で、専用ACアダプタでの動作と異なり、接続される電源の能力の不足や変化も考慮しなければいけない電源です。そのため、設計側で「十分な電源が接続される前提」ではなく、「電力の足りない電源を接続されることの想定」も考えることが重要です。
基本的な考え方として、USB PDを電子工作に使うときは、目的の電圧・電力が得られた場合にのみ主回路を動かす設計とし、十分な電力が得られない場合には、安全に停止する、負荷を制限する、ユーザーに警告する、といった処理を考えるのがポイントです。
