グラインダー(サンダー)とは

グラインダー(サンダー)とは

鉄の加工は木材やプラスチックに比べると一見難しそうな作業です。しかし、適切な道具を使えば思ったよりも遥かに簡単に切ったり削ったりすることができます。

金属を加工する道具には様々なものがありますが、それぞれ一長一短あります。今回から鉄の切断という作業に注目して様々な道具を紹介したいと思います。

目次

グラインダーとは?

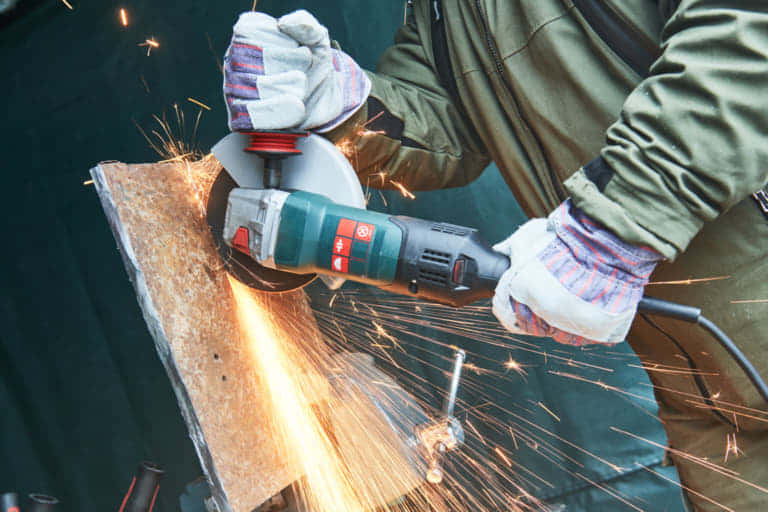

ディスクグラインダーは研磨や切断に使用する電動工具です。金属や木材・コンクリートなど幅広い材料に使用できる万能工具です。単純に「グラインダー」と呼ばれたり「サンダー」や「ヘビーサンダー」あるいは「ディスクサンダー」などとも呼ばれたりします。

ディスクグラインダーの先端には切断砥石をはじめ、さまざまなディスクを取り付けることができます。取り付けるディスクを交換すれば切断・切削・研磨などの幅広い作業を行うことができ、金属非金属・木材などを問わず材料の加工や仕上げを行えるのが特徴です。

さまざまな形状・材料の切断に対応

「金属を切断するならどんな工具を買えばいい?」と聞かれたら、間違いなくディスクグラインダーと答えます。その理由としては「取り回しがよく様々な作業に対応できる」「工具本体の価格が安い」「消耗品の単価が安い」などの理由が挙げられます。

金属切断作業を行える電動工具にはディスクグラインダーのほかに高速切断機チップソーカッターなどもありますが、ディスクグラインダーは構造も単純で、さまざまな状況下でオールマイティに使用できる工具です。切断できる金属も幅広く、ディスクを交換すれば鉄・ステンレス・アルミ・焼き入れ鋼など幅広い材料に対応できます。構造も単純なのでほかの工具に比べて価格が安く種類も豊富です。消耗品の価格も安く砥石は一枚100円程度で購入できます。価格の割によく切れるのでコストパフォーマンスにも優れています。

グラインダーのディスクサイズにはΦ100mm~Φ180mmまでの大きさありますが、交換できるディスクの種類はφ100mmのものが一番豊富なので、取り回しが良くコストパフォーマンスにも優れているΦ100mmのグラインダーがオススメです。

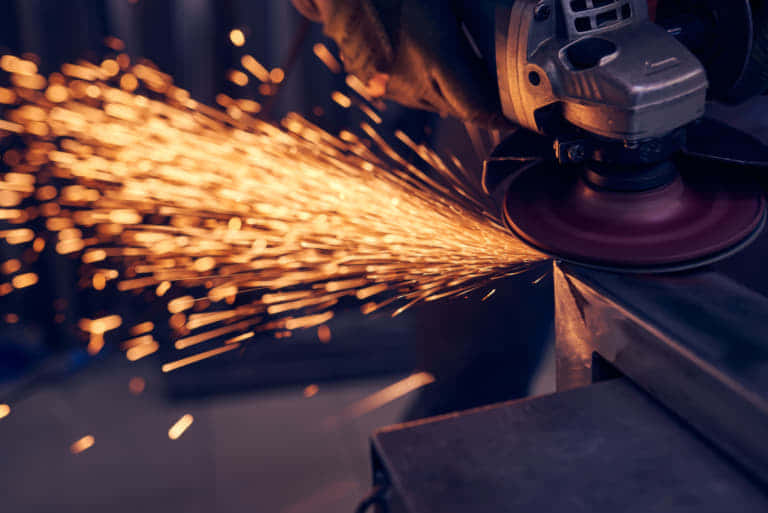

砥石を用意しよう!

グラインダーを使うには、砥石(ディスク)を装着する必要があります

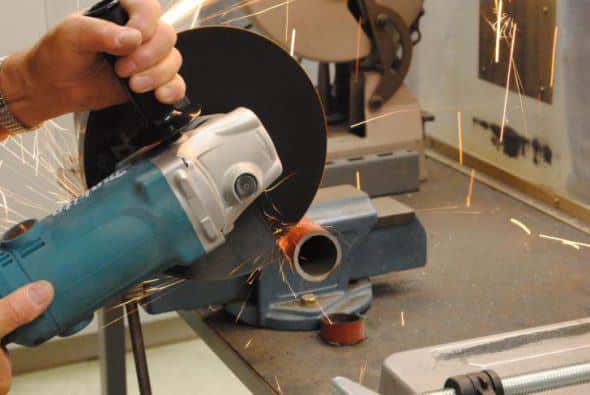

切断砥石は各社様々なものがありますが大差はないので、入手性や価格で選ぶ方が多い印象です。切断砥石ごとの違いとして1mm~2.5mm間で様々な厚さの砥石があり、薄い砥石になるほど切断が早くなる印象がありますが、薄手の材料には厚い砥石を、厚手の材料には薄い砥石を使用すると調子がいいようです。1

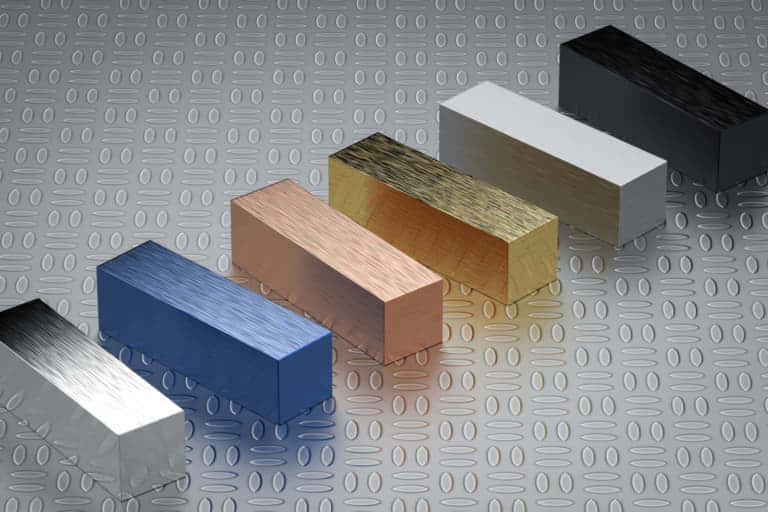

ちなみに、非鉄系などの鋼材以外の材料を切る場合は材料に合った専用の切断砥石を使うようにしましょう。アルミなどの軟らかい金属を切ると鉄用の切断砥石で切断すると回転砥石の自生作用が働かなくなり砥石がすぐダメになってしまいます。

また、切断砥石は切断専用の回転砥石なので面を使った研削を行うと砥石が破裂して怪我します。絶対に行わないようにしましょう。

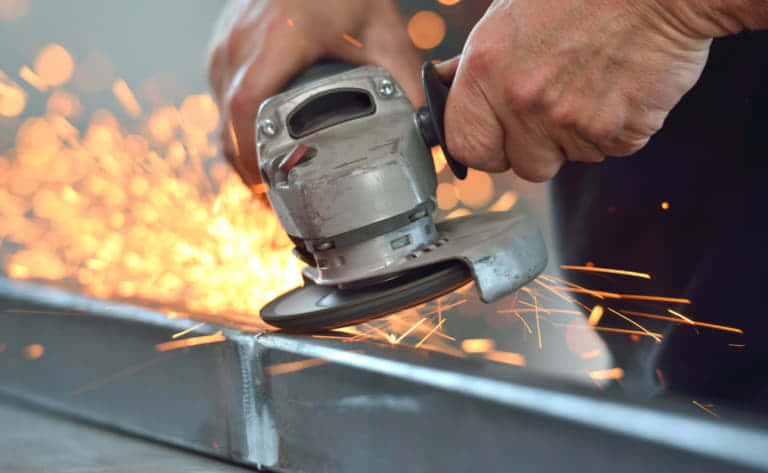

研磨・研削作業もできる

この記事では主に鉄を切る道具として紹介していますが、本来のグラインダーは研削や研磨に使う電動工具です。

研削作業ではディスクの面の部分を材料に当てて研削を行います。研削用ディスクにはオフセットディスクや多羽根ディスクなど面の部分で切断できるディスクを装着します。グラインダーの研削は溶接したビートの除去に使いますが、木材の削りだしやコンクリートの面取りなどの作業にも使用します。

作業能力は高いが、断音は火花も散るので注意

価格も安く、取り回しにも優れるディスクグラインダーですが、欠点もあります。

ディスクグラインダーの金属加工は砥石の回転運動による研削切断なので、高速回転するモーターの動作音や砥石が削れる時の衝撃・摩擦音で大きい音が発生します。金属切断は研削砥石の自生作用によって砥石の破片と削れた材料で火花も大量に発生し、コンクリートの切断では細かい粉塵が広い範囲に飛び散ってしまうので、周囲の安全を十分に確保した上で作業を行わなくてはいけません。

ディスクグラインダーの種類

ディスクグラインダーにはモーター・電源・スイッチの違いによっていろいろな種類があります。それぞれどのような特徴があるかを解説します。

グラインダーで最も普及している「ACブラシモーター」

ディスクグラインダーは、カーボンブラシを使ったモーター方式が一般的です。

各社から様々な製品が販売されており、価格帯も\3,000~\20,000までと様々です。DIYなどでは安価なモデルでも十分ですが、500W前後の定格電力が低いものが多いので、力不足やほかの作業を行おうと思ったら有名電動工具メーカーの廉価モデルを購入するのがオススメです。

HiKOKIの次世代グラインダ「ACブラシレスモーター」

ブラシがなくコイルの断線やコンミの摩耗がないためメンテナンスフリーなのが特徴です。ACブラシレスはコードレスのブラシレス工具の特徴そのままに軽量・コンパクトボディで取り回しに優れています。そして最大の特徴は継ぎコードで電圧降下してもパワーが落ちない事とエンジン発電機で使用できるという事です!!

ディスクグラインダーなどの電動工具は起動時の消費電力が非常に大きく、インバーターが搭載されていても容量が小さなエンジン発電機で急激な負荷変動を与えると、急激な電圧変動が発生して電動工具に内蔵されている電子制御回路などが破損することがあります。このACブラシレスモーターはメーカー側が明確にエンジン発電機で使用可能と書いてあるので、故障の心配なく安心して使用することができます。

バッテリー式の低価格モデル「DCブラシモーター」

バッテリーで使うタイプのディスクグラインダーです。リチウムイオン電池の登場と性能向上によりディスクグラインダーでもコードレス化が一気に進みました。(マキタから9500Dというニッカドのコードレスが一応出ていますが…)

コードレスのため取り回しに優れ、よっぽど酷使させなければACのグラインダーに負けず劣らずの作業を行うことができます。しかし、それでもコードレスのグラインダーはACのものに比べてモーターにかかる電流が非常に大きいため過負荷や連続作業に弱くあまり無茶をしないように使いましょう。

個人的にはハンドルをつけてバッテリー側を掴んで作業するといい感じです。コードもなくACのグラインダーより持ちやすいのでバッテリーの重さはあんまり気になりません。

コードレスタイプはプライベートブランドや新興メーカーによる取扱は殆どありません。メーカーはマキタ・日立工機・パナソニック・BOSCHから選ぶといいでしょう。

バッテリーでもAC式と同等の性能「コードレスブラシレスモーター」

最近発売されたブラシレスモーターを使ったディスクグラインダーです。国内ではマキタと日立工機から販売されています。

ブラシレスモーター採用による接点がなくなったことによる長寿命化と、高効率によるパワーの向上で使い勝手がよくなっています。変速機能も搭載されたためステンレスの研磨や木材の切削など、より幅広い材料に対応しています。

持つところにくびれがあり持つところの太さも細く握りやすいのが特徴です。

昔ながらのスイッチ「トグルスイッチ方式」

参考:AP 電動アングルグラインダー

古いディスクグラインダーで採用されているのがトグルスイッチ方式です。本体後方にスイッチが装着されていて、ON/OFFの操作は両手で行います。

事故が起きたときにすぐに停止できないので、このスイッチ方式を採用する製品は減っています。現在でも販売は続けられていますが、このスイッチ方式のグラインダを禁止にする現場も多く、工場向けなどの一部産業用途で使用されています。

片手ワンタッチで電源ON/OFF「スライドスイッチ方式」

参考:マキタ GA001G

現在の主流のスイッチ方式がスライドスイッチ方式です。本体の握る部分にスイッチが装着されていて、片手でON/OFF操作できるのが特徴です。

電源OFF時は、スイッチに触れるだけで停止する構造になっているので安全性が比較的高いのがポイントです。ちなみにスライドスイッチ部分にコンクリートの粉塵などが入ると摺動が悪くなってしまうので注意しましょう。

安全性が高い屋外現場の主流スイッチ「パドルスイッチ方式」

参考:マキタ GA009G

最新のスイッチ構造がパドルスイッチ方式です。握る部分全体が電源スイッチになっていて、手を離すとOFFになる構造です。

一見すると簡単にスイッチが入ってしまいそうですが、ロックオフレバーが付いているため押すだけではスイッチは入りません。グラインダーの持ち方が固定されてしまうのと、常に握らなければいけないので作業性は少し悪くなりますが、安全性が最も高いので、現場作業などではパドルスイッチのグラインダを求めるケースもあります。

ディスクグラインダーその他機能

変速

変速機能が搭載されていれば、回転速度を調節できるので簡単に焼き付いてしまうステンレスの研磨や一瞬でコゲてしまう木材の切削などが簡単に行えるようになります。一部のディスクは最高使用周速度が低いものがあるので、必ず変速できるタイプのグラインダーを選ばなければいけません。

電子制御

ソフトスタートや定速度制御、過負荷を検知して停止させる機能全般を電子制御といいます。

ソフトスタートなしでは電源を入れたときに砥石がすぐ全速で回るため若干の衝撃があります。定速度制御は研削するとディスク回転数が下がるので、作業効率を落とさないように回転数を維持する制御を行います。また、過負荷は過電流によってモーターが焼けないようにする機能です、ちなみに連続使用によるモータ加熱では停止しないので連続作業時間は守りましょう。

電子制御が搭載されている分、工具本体に負荷はかかりませんが無茶ができないので人によっては使いづらいようです。(エアーで強制冷却しながら無理やり使う人には使いづらいようです)

再起動防止

スイッチがONのままコンセントを接続しても(バッテリーを刺しても)回転しないようにする機能です。

作業の最後にスイッチOFFさせないで、コンセントを抜いてそのままにしちゃう人が案外いるらしいです。

ブレーキ

電源をオフにしたときすぐに回転が止まる機能です。

殆どのグラインダーは電源をオフにしても惰性で少しの間回り続けます。ブレーキが付いていればすぐ止まるので万が一傷害が発生しても深刻化しないかもしれません。また、頻繁に砥石を交換する作業ではブレーキ付きであることで効率が上がります。個人的にはあまり優先度の高くない機能です。

二重絶縁

グラインダーは常に振動にさらされ、鉄粉など導電性の粉塵が舞う環境で使用されます。そのためコイルや内部配線の被膜がはがれて、むき出しの銅線と鉄粉がショートすると作業者に感電する事があります。

一般的には3Pプラグのアースを繋ぐことで漏電による感電を防ぐことができますが、二重絶縁構造の工具であればアースに接続しなくても安全に使用することができます(そのため二重絶縁構造の工具は2Pプラグです)。

基本的に感電による事故は殆ど起きませんが、万が一のことも考えて二重絶縁のグラインダーを選ぶようにしましょう。

グラインダーは危険な工具なので、装備は万全に

回転系の工具はいくつもありますが、ディスクグラインダーはその大きさに見合わない高出力で幅広い作業に使える万能工具なので、一歩間違えれば簡単に事故に直結してしまう道具でもあります。故に、少しでも危険な作業だと思ったら作業環境を考えなおして、自分の防護を見直すなど考えなければなりません。

本来グラインダーは切断作業を行う工具ではありませんでしたが、切断砥石用のカバーの装着に限り切断作業もできるようになった経緯があります。そのため切断作業を使うときは絶対に切断砥石用のカバーを付けなければいけません。どうしても砥石カバーを外さなければいけない場合は、フェイスカバーや保護手袋などを装着する必要があります。

一番やってはいけないのがグラインダーにチップソーを取り付けることです。回転砥石とチップソーでは必要な回転数やモータトルクが異なるので、刃物が飛散したりキックバックしたときなど作業者が怪我をすることがあります。

グラインダーにはできるだけハンドルを取り付けるようにしましょう。切断でも研削でもそうですが、片手でグラインダーを使っているとキックバックしたときに暴れて作業者に跳ね返ってくる可能性があります。

ディスクグラインダーのオススメ製品

E-Value EDG-550 低価格で使いやすいDIYグラインダー入門機

created by Rinker
イーバリュー(E-Value)
¥3,329 (2020/09/25 12:43:40時点 Amazon調べ-詳細)

DIYメーカーとして知られる藤原産業から販売されているE-Valueブランドの入門向けディスクグラインダーです。EDG-550は3,000円を切る低価格のグラインダーながら出力は550Wと十分な性能を持ち、切断作業から研磨・さび落としまでオールマイティに活躍できるグラインダーです。

保護カバーに再度ハンドル・二重絶縁構造も搭載しているので安全性もOK。SK11スタンドのスタンドセットも販売されているのでそちらもおすすめです。

本体サイズ 全長275mm 重量 1.6kg
回転数 11000min-1 ディスク径 100mm
電源 AC100V 出力 550W
モーター方式 ACブラシモーター スイッチ方式 トグルスイッチ

HiKOKI FG10SS2 プロ向けモデルと同型のDIYグラインダー

プロ向けの電動工具メーカーHiKOKIが販売しているDIYモデルグラインダがFG10SS2です。ほかのDIYブランドのグラインダーより少し高価ですが、このFG10SS2はHiKOKIが海外で販売しているプロ向けモデルG10SS2と同等の製品なので、DIYモデルでありながらプロモデル相当の性能を持っています。

HiKOKIの製品はWeb修理受付で修理に出すこともできるので、一生使えるロングセラーモデルとして長年使えるグラインダーです。

本体サイズ 重量 1.4kg
回転数 12,000min-1 ディスク径 100mm
電源 AC100V 出力 600W
モーター方式 ACブラシモーター スイッチ方式 スライドスイッチ

HiKOKI G18DSL 低価格なコードレスグラインダ

プロ向けの電動工具メーカーHiKOKIが販売しているプロモデルの18V充電式グラインダーがG18DSLです。コードレスモデルのプロ向けグラインダながら低価格なので、ちょっとした作業におすすめの1台です。

G18DSLはプロ向けモデルですが、充電式製品としては初期のモデルなので性能的には少し不足しています。本格的な作業には向きません。

本体サイズ 293mm 重量 2.0kg
回転数 9,100min-1 ディスク径 100mm
電源 18V 出力
モーター方式 DCブラシモーター スイッチ方式 スライドスイッチ

HiKOKI G10VE ACブラシレスモーターを搭載する次世代グラインダ

最新のモーターACブラシレスモーターを搭載するグラインダがG10VEです。ACブラシレスモーターによって細径スリム・軽量ボディでありながら1,050Wの出力でハイパワーと高効率を実現したφ100mmACグラインダーの最上位モデルです。

高度な回転制御も搭載していて、キックバック軽減システムや再起動防止機能・ソフトスタートに無段階変速機能など、ディスクグラインダーを使用するプロユーザーであれば1度は使ってみたいモデルです。

本体サイズ 305mm 重量 1.6kg
回転数 2,800~10,000min-1 ディスク径 100mm
電源 AC100V 出力 1,050W
モーター方式 ACブラシレスモーター スイッチ方式 スライドスイッチ

マキタ GA412D 18Vグラインダの最上位モデル、無線連動で石材作業にも対応

電動工具のトップメーカーマキタの18V充電式電動工具の最上位モデルがGA412Dです。変速機能・防じん防水・キックバック反動低減・無線連動AWS搭載と、充電式グラインダー全部入りモデルです。

サイズ展開も豊富で、φ125mmディスク対応のGA512D、パドルスイッチモデルのGA418D/GA518D、X-LOCK対応のGA420D/GA520Dと、種類も豊富で用途に応じた最適なモデルを選べるのも特徴です。

本体サイズ 382mm 重量 2.4kg
回転数 3,000~8,500min-1 ディスク径 100mm
電源 18V 出力
モーター方式 DCブラシレスモーター スイッチ方式 スライドスイッチ
他モデル φ125mm スライドSW:GA512D
[Amazon] [楽天市場] [Yahooショッピング
φ100mm パドルSW:GA418D
[Amazon] [楽天市場] [Yahooショッピング
φ125mm パドルSW:GA518D
[Amazon] [楽天市場] [Yahooショッピング
φ100mm X-LOCK:GA420D
[Amazon] [楽天市場] [Yahooショッピング
φ125mm X-LOCK:GA520D
[Amazon] [楽天市場] [Yahooショッピング]

HiKOKI G3610DA AC電源相当のマルチボルトシリーズ対応グラインダ

HiKOKIのマルチボルト36VシリーズのグラインダがG3610DAです。バッテリーの電圧が上がったことでAC電源式グラインダ並みの能力を実現しています。

従来の18Vモデルでは困難だった重負荷作業も効率よく行えるようになり、切断・研削作業共にトップクラスの性能を持っています。

本体サイズ 357mm 重量 2.6kg
回転数 3,000~10,000min-1 ディスク径 100mm
電源 36Vマルチボルト 出力 1,270W
モーター方式 DCブラシレスモーター スイッチ方式 スライドスイッチ
他モデル φ125mm スライドSW:G3613DA
[Amazon] [楽天市場] [Yahooショッピング
φ100mm パドルSW:G3610DB
[Amazon] [楽天市場] [Yahooショッピング
φ125mm パドルSW:G3613DB
[Amazon] [楽天市場] [Yahooショッピング

マキタ GA001G 40V MAXシリーズ最強の充電式ディスクグラインダ

マキタ最新の充電式電動工具シリーズ40V MAX最新のグラインダがGA001Gです。新開発の40V MAXバッテリーは防水規格IPX6に適合し、高い耐久性を持っています。

切断スピードはAC電源のグラインダ比率で約40%アップ。高耐久性を実現する大型ベアリングに新型スイッチの搭載でで、過酷な現場でもガンガン使えるプロ向け最強のグラインダーです。

本体サイズ 382mm 重量 2.4kg
回転数 8,500min-1 ディスク径 100mm
電源 40V MAX 出力
モーター方式 DCブラシレスモーター スイッチ方式 スライドスイッチ
他モデル φ125mm スライドSW:GA002G
[Amazon] [楽天市場] [Yahooショッピング
φ100mm パドルSW:GA009G
[Amazon] [楽天市場] [Yahooショッピング
φ125mm パドルSW:GA010G
[Amazon] [楽天市場] [Yahooショッピング
φ100mm スライドSW無線連動・変速:GA017G
[Amazon] [楽天市場] [Yahooショッピング
φ125mm スライドSW無線連動・変速:GA018G
[Amazon] [楽天市場] [Yahooショッピング
φ100mm パドルSW無線連動・変速:GA019G
[Amazon] [楽天市場] [Yahooショッピング
φ125mm パドルSW無線連動・変速:GA020G
[Amazon] [楽天市場] [Yahooショッピング

ディスクグラインダーまとめ

使える材料鉄・ステンレス・焼き入れ鋼・アルミ・木材・コンクリート
使える形状板金・ワイヤー・金属棒・パイプ
利点幅広い材料に対応・ディスク交換で様々な作業に対応
欠点火花が散る・作業音が大きい・危険性が高い

脚注

  1. 参考:今週の問題(切断砥石)- 大工道具屋のひとりごと
